réflexion en pression unitaire. Il s’agit de calculs en deux
dimensions pour les spectres de niveaux de pression
acoustique continus équivalents et en trois dimensions pour
les spectres de temps de décroissance précoce (EDT).

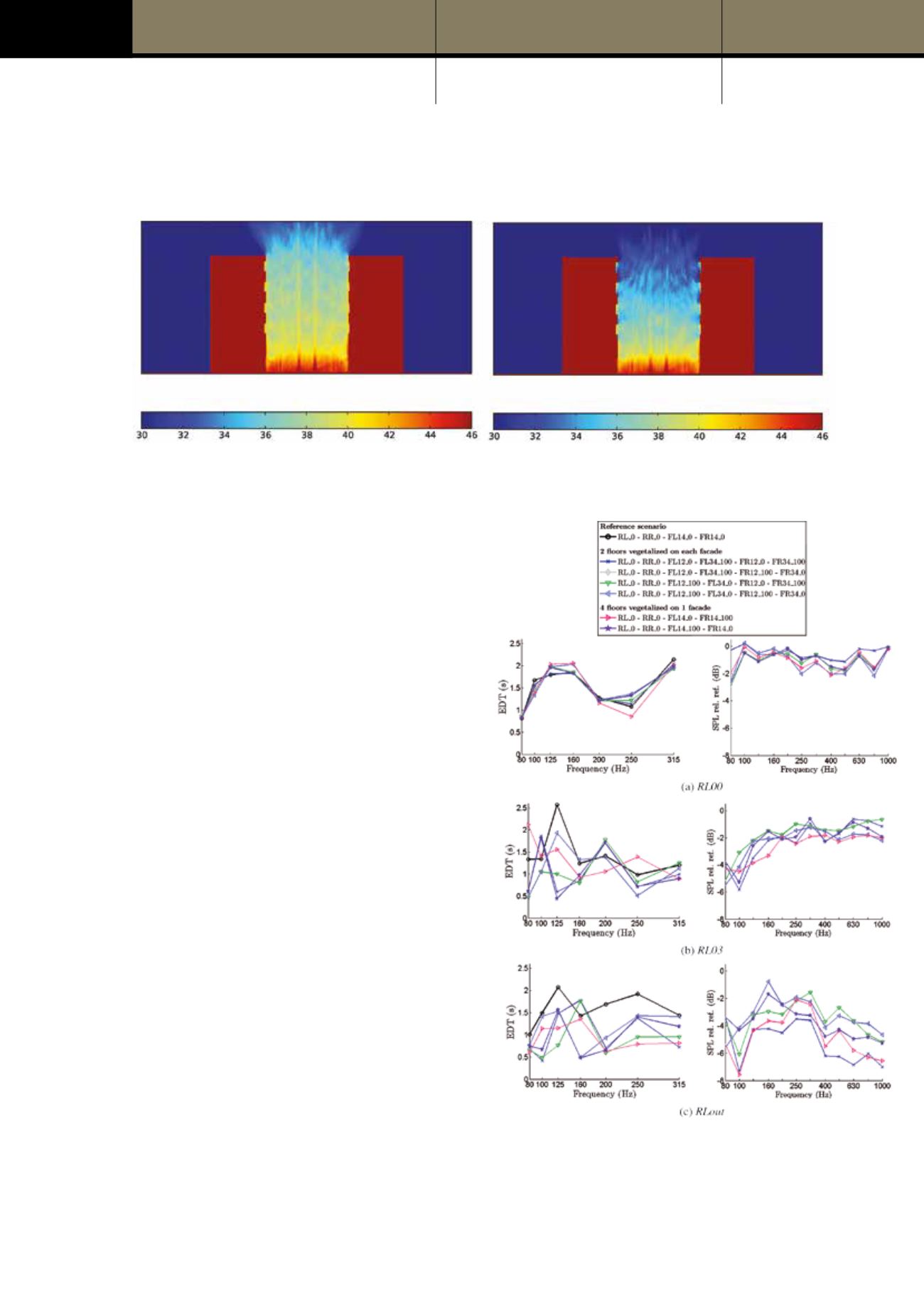

Les cartographies des niveaux de pression sonore continus
équivalents intégrés sur une durée de 2s sont présentés à
la figure 4 ci-dessus dans le cas des scénarios extrêmes, à
savoir le cas où aucun couvert végétal n’est introduit et celui
pour lequel les 4 étages et le toit des deux bâtiments sont
végétalisés. L’effet de la végétation est notable dès le premier
étage des façades sur toute la largeur de la rue. Un gain de
5dB est ainsi observé entre ces 2 scénarios.
L’effet de la végétalisation des façades sur les EDT et les
niveaux sonores relatifs au scénario de référence (SPL rel.
ref.) est présenté à la figure 5. Pour l’ensemble des scenarios,
hormis le scénario de référence, 4 étages de façades au total
sont végétalisés.
Autrement dit, le taux de végétalisation est constant pour
toutes les configurations, l’unique différence portant sur la
répartition du végétal sur les façades. Pour le microphone
situé face à la fenêtre du 3ème étage du bâtiment de gauche
(i.e. RL03), il apparaît que lorsque les 4 étages d’une façade
uniquement sont végétalisés, le traitement de la façade de
droite (i.e. RL_0-RR_0-FL14_0-FR14_100) se traduit par une
atténuation plus importante du niveau sonore que celui
de la façade opposée (i.e. RL_0-RR_0-FL14_0-FR14_100),
mais par une décroissance sonore plus longue. Concernant
le microphone situé en-dehors de la rue de l’autre côté de
ce même bâtiment (RLout), il apparaît que la meilleure
configuration en terme d’atténuation consiste à végétaliser
les étages supérieurs (i.e. RL_0-RR_0-FL12_0-FL34_100-
FR12_0-FR34_100), ce qui semble également être un bon
compromis pour diminuer l’EDT.
Fig. 5 – Spectres par tiers d’octave pour les temps de décroissance
précoce («EDT», à gauche) et les niveaux de pression sonore relatifs au
scénario de référence («SPL rel. ref.», à droite) aux microphones (a) RL03
et (b) RLout pour les scénarios de couverture végétale sur 4 niveaux des
façades uniquement (i.e. en l’absence de végétal sur les toits).
Fig. 4 – Cartographies des niveaux de pression sonore continus équivalents pour une excitation gaussienne à 100 Hz et une durée d’intégration de
2s (Leq2s) pour (à gauche) le scénario pour lequel toutes les surfaces sont parfaitement réfléchissantes (RL_0-RR_0-FL14_0-FR14_0) et (à droite)
celui pour lequel les 4 premiers étages ainsi que les toitures des 2 bâtiments sont végétalisés (RL_100-RR_100-FL14_100-FR14_100).
