Spécial « Congrès Acoustics 2012 »
Étude expérimentale d’égalisation modale d’une salle aux basses fréquences à l’aide d’absorbeurs électroacoustiques actifs
n
x
n
y
n
z
Fréquences propres (Hz)
Type du
mode
Calculées Mesurées
0 1 0
30,4
31,2
Axial
0 0 1
48,2
48,0
Axial
1 0 0
56,6
54,8
Axial
0 1 1
56,9
58,2
Tangentiel
0 2 0
60,7
61,5
Axial
1 1 0
64,3
65,3
Tangentiel
1 0 1
74,4
73,0
Tangentiel
0 2 1
77,5
76,0
Tangentiel
1 1 1
80,3
79,7
Oblique
1 2 0
83,0
83,9
Tangentiel
0 3 0
91,0
91,6
Axial
1 2 1
96,0
95,2
Oblique
0 0 2
96,3
96,8
Axial
0 1 2
100,9
101,3
Tangentiel
0 3 1
103,0
102,7
Tangentiel

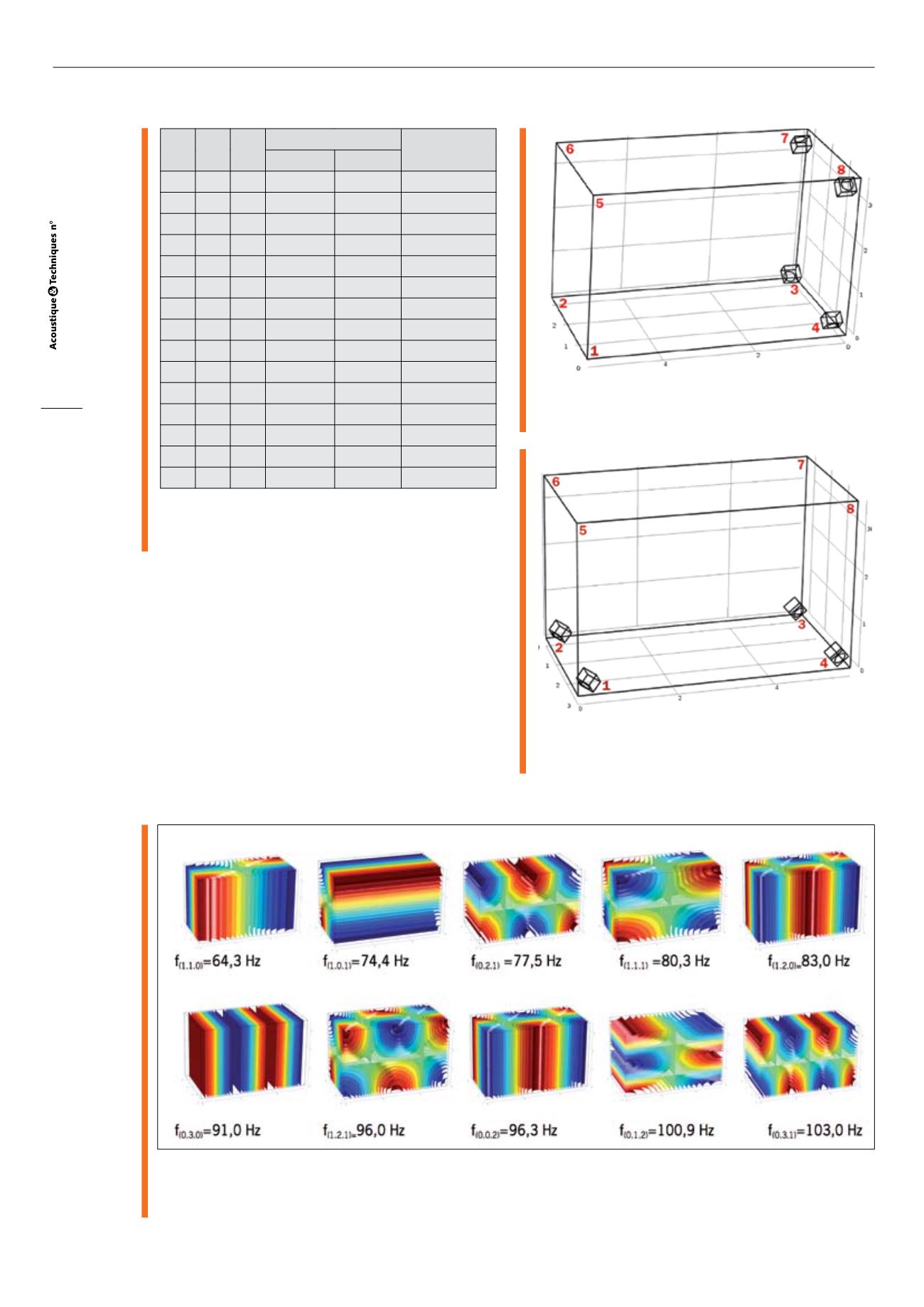

Tabl. 1 : Fréquences propres de la salle de dimensions 3 x 3 x 3,53 m;
le triplet (n
x
,n
y
,n
z
) indique la structure des modes correspondants
Eigenfrequencies of the rectangular room with dimensions 3 x 3 x
3,53 m ; (n
x
,n
y
,n
z
) shows the structures of corresponding modes
Placement des absorbeurs dans la salle
La figure 5montre les structures des modes de la salle compri-
ses entre 65 Hz et 105 Hz. Cette représentation graphique
permet de déterminer les positions des absorbeurs en fonction
de la structure des modes à traiter. Aux basses fréquences,
typiquement lorsque la taille des absorbeurs électroacousti-
ques devient relativement petite par rapport aux longueurs
d’onde considérées, le couplage avec la salle est inefficace
quand ils sont placés sur des nœuds de pression [9,10]. Afin
d’obtenir des performances optimales, il est préférable de
les placer à proximité des ventres de pression.
Fig. 6 : Position des absorbeurs électroacoustiques dans la salle
pour la configuration C1
Location of electroacoustic absorbers in the room:
configuration C1
Fig. 7 : Position des absorbeurs électroacoustiques dans la salle
pour la configuration C2
Location of electroacoustic absorbers in the room:
configuration C2
Fig. 5 : Structure des modes propres de la salle entre 65 Hz et 105 Hz. Les surfaces nodales sont illustrées en vert et les ventres de
pression en bleu et rouge
Structure of the eigenmodes of the room between 65 Hz and 105 Hz nodal surfaces are shown in green and antinodes
of pressure in blue and red
