Expériences à échelle réduite de la propagation acoustique par petits fonds et par grands fonds marins

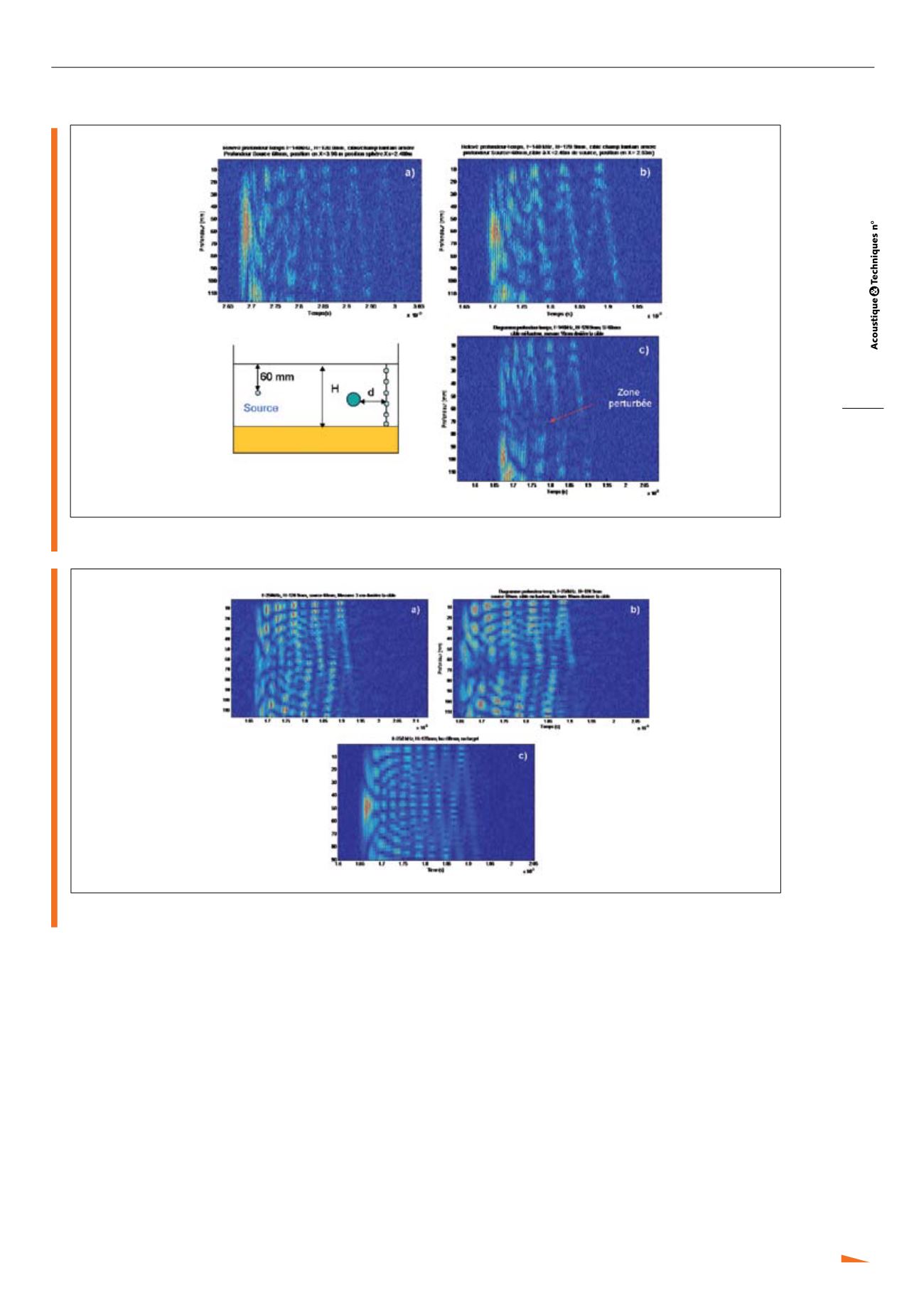

Fig. 9 : Diagramme Temps-Profondeur récepteur, pour différentes distances d cible-récepteur. a) d = 48 cm, b) d = 5 cm, c) d = 1 cm
Fig. 10 : Diagramme Temps-Profondeur récepteur pour différentes distances d cible-récepteur
a) d = 3 cm, b) d = 1cm, c) pas de cible
La diffusion en espace libre de cette coque mince, qui
a fait l’objet de nombreuses études [12-13], est mainte-
nant bien maîtrisée. L’enjeu de cette nouvelle expérimen-
tation était d’étudier le couplage entre la propagation et
la diffusion par cette coque lorsqu’elle est confinée dans
un guide d’onde. Pour ce faire, cette cible a été placée
soit sur le fond, soit à mi-hauteur dans la couche d’eau,
soit encore près de la surface libre. Pour la position où la
cible était placée à mi-hauteur, on a enregistré les signaux
reçus sur des capteurs placés derrière la cible (en confi-
guration de transmission) et à différentes distances de
celle-ci (1cm, 5cm et 48 cm). Les résultats de mesure
sont donnés sur la figure 9. Il est difficile sur les enregis-
trements, de détecter la présence d’une cible, sauf si on
est suffisamment proche de celle-ci.
Profondeur 121 mm, fréquence 250 kHz
Dans cette expérience on a changé la fréquence tout
en maintenant la hauteur d’eau à la valeur précédente.
Comme précédemment la cible a été placée à mi-hauteur
dans le guide d’onde. L’objectif était ici de mettre en
évidence les phénomènes d’interaction entre propaga-
tion et diffusion, en particulier les effets de masquage
et de diffraction par la cible.
Les résultats de mesures sont présentés sur la figure 10.
On peut voir sur cette figure que des effets complexes
sont nettement visibles lorsque les mesures sont faites
très près de la cible, mais des anomalies subsistent même
lorsqu’on s’éloigne de la cible.
On est alors dans des zones de forte interaction :
propagation/diffusion.
