Expériences à échelle réduite de la propagation acoustique par petits fonds et par grands fonds marins

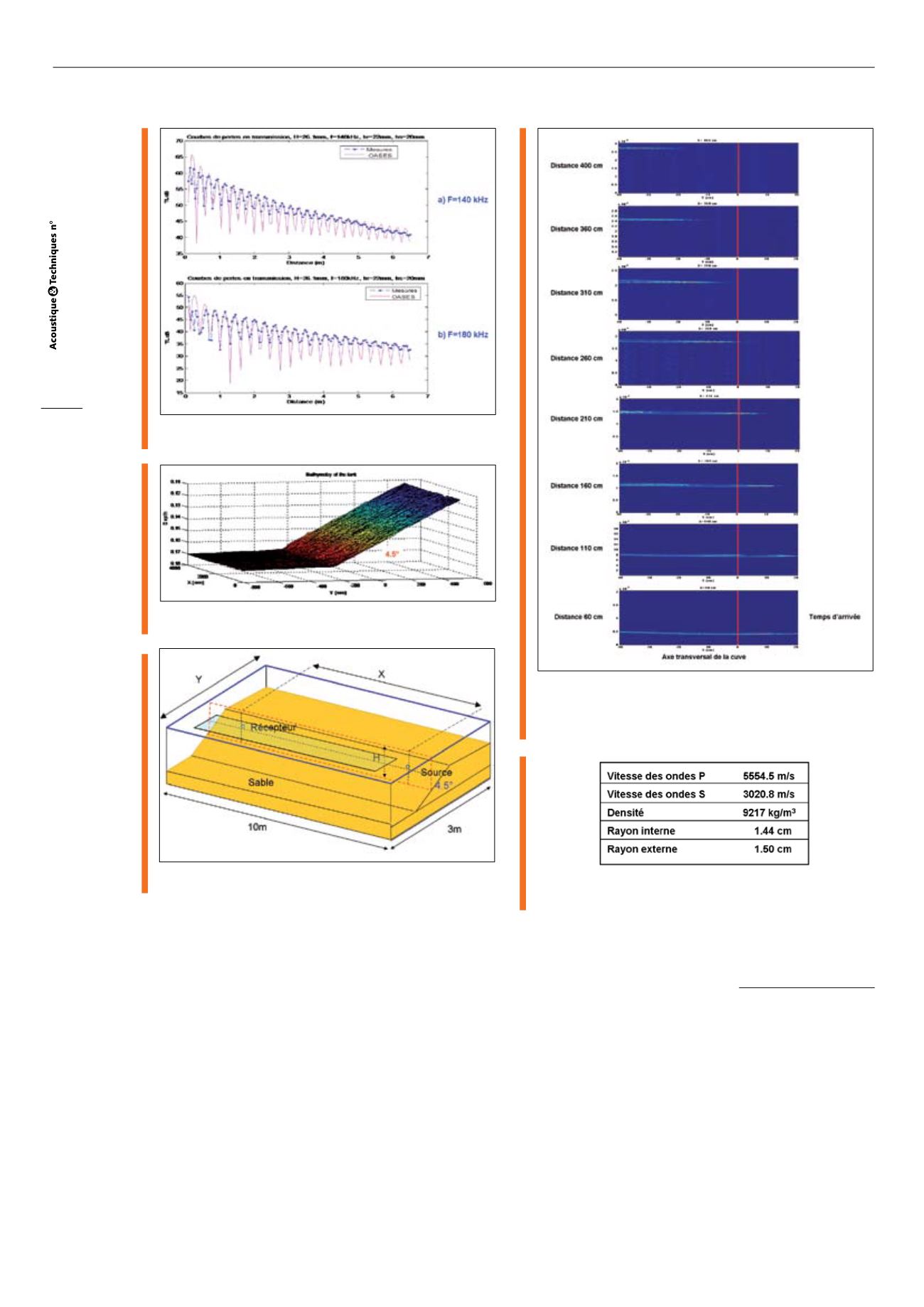

Fig. 5 : Pertes en transmission : comparaison expérience-modèle
Fig. 6 : Cartographie 2D dans le cas du fond en pente
Fig. 7 : Schéma général de l’expérimentation sur le fond en pente
Les mesures acoustiques ont été effectués dans les deux
directions du plan horizontal, dans le sens de la pente (axe
Y) et orthogonal à la pente (axe X).
Lorsque la distance émetteur-récepteur croît, on peut
observer une déviation de la propagation acoustique dans
le plan horizontal ; dans ces conditions, la propagation
s’effectue principalement vers le bas de la pente.
L’analyse détaillée de la Figure 8 montre qu’à partir d’une
distance de 3 m, l’énergie acoustique sort complètement
du plan vertical contenant l’émetteur et le récepteur.
Ce phénomène est une manifestation des effets 3D qui
peuvent prendre naissance sur le talus continental, même
en présence de pentes faibles.
Fig. 8 : Enveloppe du signal temporel reçu à différentes distances de
l’émetteur, dans le plan horizontal. L’émetteur et le récepteur
sont tous deux situés au dessus de la pente. Le trait rouge
indique l’axe longitudinal de la cuve, à partir de l’émetteur
Tableau 1 : propriétés physiques de la cible
(coque sphérique remplie d’air)
Couplage propagation-diffusion
Dans cette configuration, pour ne pas être perturbé par
des effets 3D liés à des fonds en pente, et pour se foca-
liser uniquement sur l’étude de phénomènes de diffusion
par des cibles et d’interactions propagation-diffusion, on
est revenu à la propagation sur fond plat.
Profondeur 121 mm, fréquence 140 kHz
Dans les essais qui vont être présentés dans ce paragraphe,
la fréquence est toujours fixée à 140 kHz, mais la profondeur
d’eau a été augmentée (H=121 mm) et une coque élasti-
que mince (3cm de diamètre), remplie d’air a été introduite
dans la couche d’eau. Les caractéristiques physiques de
cette cible sont données dans le Tableau 1.
