Spécial « Congrès Acoustics 2012 »
Une méthode automatique de détection des défauts d’une chaîne de mesure sonométrique utilisée lors de mesures de bruit sans surveillance

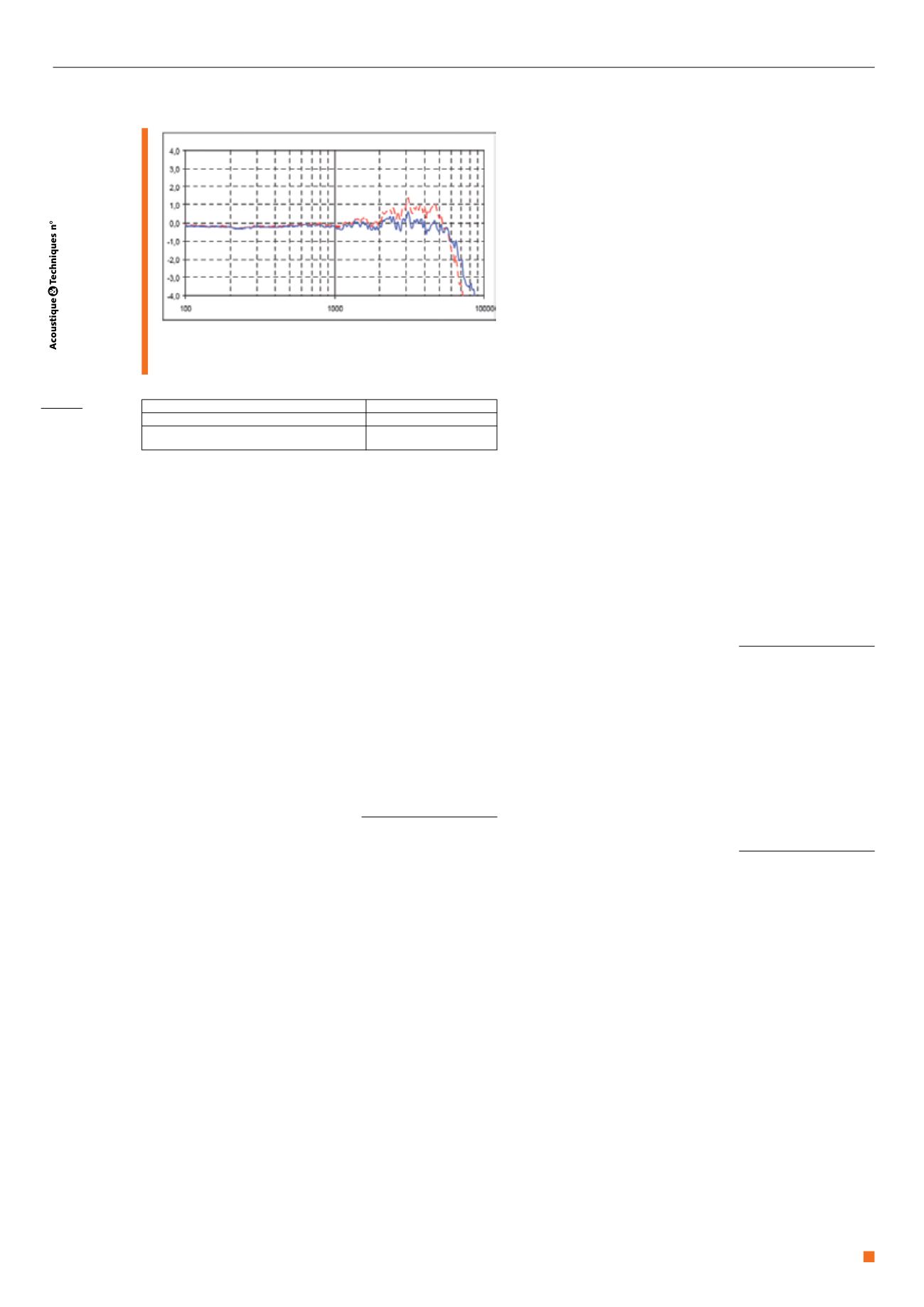

Fig. 20 : Réponse fréquentielle correspondante (figure 19)
Corresponding frequency response
Niveau de bruit de fond pondéré A
+ 20 dB
Sensibilité à 1 000 Hz
- 0,7 dB
Réponse aux injections de charge
multi-fréquentielles :
> 6 dB à toutes
les fréquences
Cet exemple illustre un défaut susceptible de se produire
quand un sonomètre a été utilisé durant plusieurs mois
sans maintenance périodique. Même si les connections
sont en plaqué-or, une corrosion peut apparaître, parti-
culièrement si le connecteur interne a été touché avec
les doigts. La réponse fréquentielle montre un effet de
filtre passe-haut.
La perte de sensibilité à 1 000 Hz montre qu’il peut y avoir
une instabilité du système, mais la valeur affichée (varia-
tion de - 0, 7 dB) peut être liée à des variations de tempé-
rature, d’humidité, et/ou de pression barométrique.
Ce défaut est détecté par une augmentation du bruit de
fond et par une réponse d’injection de charge multi-fréquen-
tielle. L’impédance du microphone équivalent a complè-
tement changé, ce qui explique la forte sensibilité à la
réponse d’injection de charge multi-fréquentielle.
Conclusion
Les différents tests effectués montrent l’utilité de la
méthode d’injection de charge multi-fréquentielle pour
détecter des défauts courants (trous dans la membrane,
eau ou poussière sur la membrane, mauvais contact).
Seules les coupures sur les côtés de la membrane ne
peuvent pas être détectées par une injection de charge
pendant ce test parce que il n’y a pas de variation de l’im-
pédance du microphone (ce défaut peut être détecté par
un étalonnage).
Le choix de 5 fréquences par défaut (250 Hz, 500 Hz,
1 000 Hz, 2 000 Hz et 4 000 Hz) peut être optimisé : nous
recommandons de sélectionner 63 Hz, 250 Hz, 1 000 Hz
et 4 000 Hz.
La différence maximale acceptable entre la référence et
la mesure courante doit être entre 0,35 et 0,5 dB pour
une détection précise des défauts. Pour pouvoir utiliser
de telles valeurs, il est important d’utiliser un générateur
de haute précision stable dans le temps.
L’injection de charge générant un niveau de bruit équiva-
lent de l’ordre de 100 dB pour un signal de 5 V, le niveau
mesuré peut être affecté par le bruit ambiant si ce dernier
est supérieur à 90 dB. Il est donc recommandé de s’as-
surer de l’absence de bruits parasites pendant le test et
donc de répéter la mesure si nécessaire.
La méthode d’injection de charge multi-fréquentielle n’est
pas un étalonnage du système. Son but est de contrôler la
stabilité d’un équipement de mesure de bruit. Lorsqu’elle
est effectuée périodiquement de façon automatique et
à distance (classiquement de 1 à 4 fois par jour), elle
permet de sécuriser la validité d’une mesure entre deux
vérifications.
La vérification par injection de charge multi-fréquentielle
est un des outils utiles pour assurer des mesurages fiables
entre deux étalonnages sur des stations de mesures de
bruit opérant à distance en permanence sans la présence
d’un opérateur.
Remerciements
Chaleureux remerciements à Dominique Rodriguez du
LNE pour sa disponibilité et le partage de ses connais-
sances.
Les auteurs souhaitent également remercier l’animateur
du groupe «Autocontrôle des sonomètres» de la commis-
sion de normalisation S30J de l’AFNOR, Daniel Brassenx
de la RATP.
Références bibliographiques
[1] IEC 61672-3 Electroacoustics-sound level meters - part 3 : Periodic tests,
2006:10
[2] ISO 20906:2009 Acoustics-Unattended monitoring of aircraft sound in the
vicinity airports, 2009
[3] NFS 31-010 Acoustique - Caractérisation et mesurage des bruits de
l’environnement - Méthodes particulières de mesurage
[4] 01dB, a brand of ACOEM : DUO Product data sheet : NOT 1507 - Décembre
2011
