Les comportements de l’enceinte sont bien reproduits par
le modèle et les résonances de la cavité sont en confor-
mité avec les données mesurées jusqu’à environ 600 Hz.
On peut remarquer que la valeur de la résistance estimée
à la limite basse fréquence (1/R = 3,21×10
-6
(SI) voir figure
10) permet au modèle de donner une bonne estimation
des pertes à l’intérieur de la cavité fermée. En effet, sur
les figures 11 et 12, le comportement aux basses fréquen-
ces du modèle de l’enceinte close est très proche des
résultats expérimentaux.

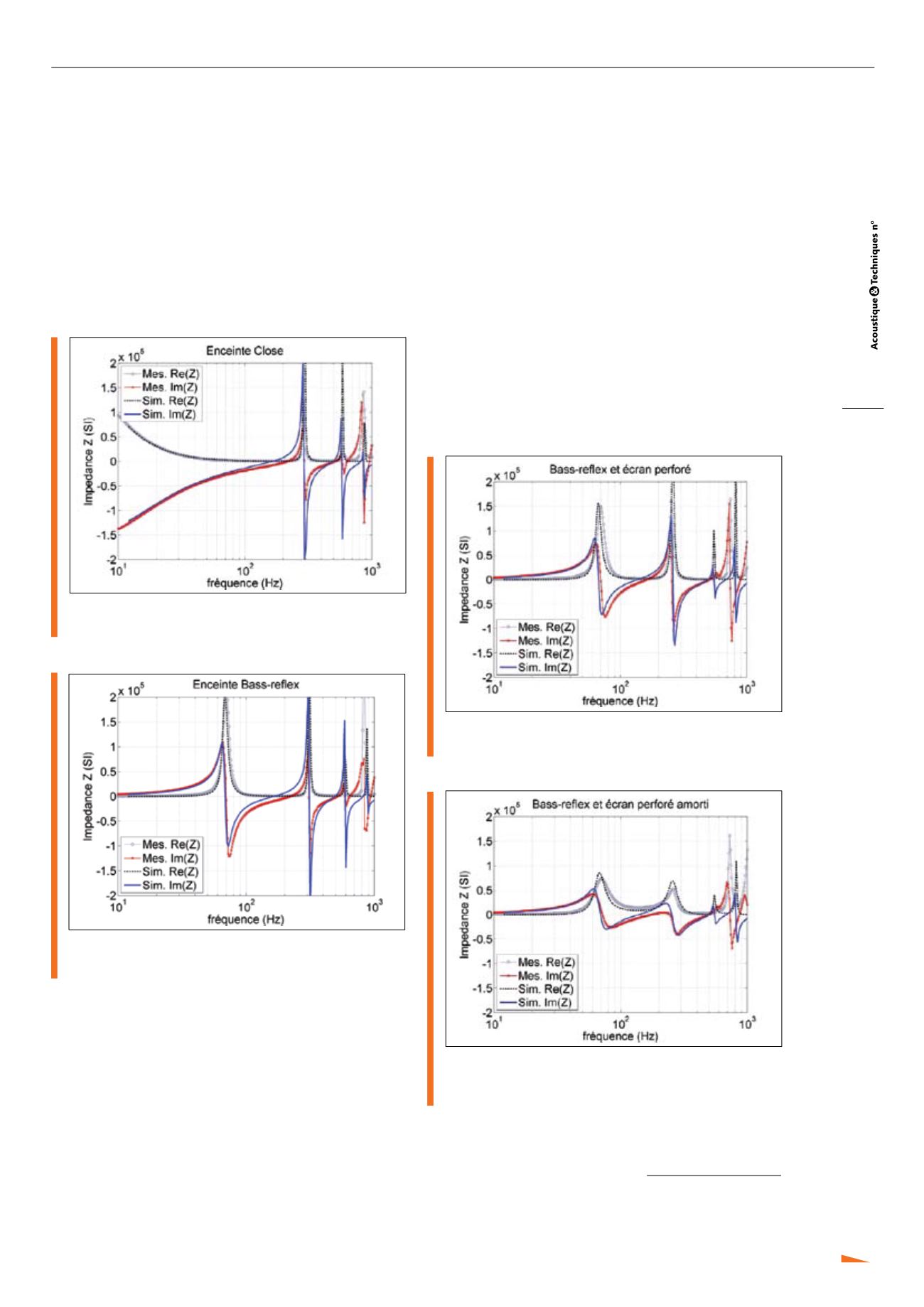

Fig. 11 : Impédance de l’enceinte close
Closed box impedance as seen by the loudspeaker
Fig. 12 : Impédance de l’enceinte bass-reflex
Vented box impedance as seen by the loudspeaker
Enceinte bass-reflex avec paroi de séparation perforée
Après la validation du modèle sur les configurations d’en-
ceintes close et bass-reflex, l’outil de simulation a été
utilisé pour donner une première conception de paroi
de séparation perforée à installer dans l’enceinte bass-
reflex (voir figure 3). Ceci revient à préciser ses paramè-
tres géométriques (épaisseur, taux de perforation, diamè-
tre des trous) et sa position dans l’enceinte. Les figures
13 et 14 illustrent les résultats obtenus en confrontant
les données mesurées par le capteur d’impédance avec
celles fournies par le modèle. Deux parois différentes
sont considérées.
La première est une plaque de bois de 4 cm d’épaisseur,
possédant une porosité de 20% avec des trous cylindri-
ques de 1 cm de diamètre. La seconde paroi reprend la
structure de la première et comprend, pour ajouter des
pertes, une couche de matériau poreux appliquée sur
une des faces.
Après un léger ajustement des paramètres de la paroi perfo-
rée (correction de longueur des trous et pertes), un bon
accord est trouvé entre les données mesurées et celles
simulées. On constate que la valeur de la fréquence de
résonance principale de l’enceinte bass-reflex, à environ
70 Hz, n’est pas sensiblement affectée par la présence
de la paroi perforée, même si son amplitude est amortie.
Par ailleurs, l’ajout de la paroi perforée permet bien de
réduire l’importance des résonances supérieures, surtout
dans la configuration avec le matériau poreux.
Fig. 13 : Impédance de l’enceinte bass-reflex avec paroi perforée
Vented box impedance with perforated wall design
Fig. 14 : Impédance de l’enceinte bass-reflex avec paroi perforée
et matériau poreux
Vented box with damped perforated wall design
Conclusion
Le capteur d’impédance de nouvelle génération présenté
ici parait particulièrement bien adapté à la mesure de
