Spécial « Congrès Acoustics 2012 »
Un capteur de nouvelle génération pour la mesure d’impédance acoustique en contexte industriel

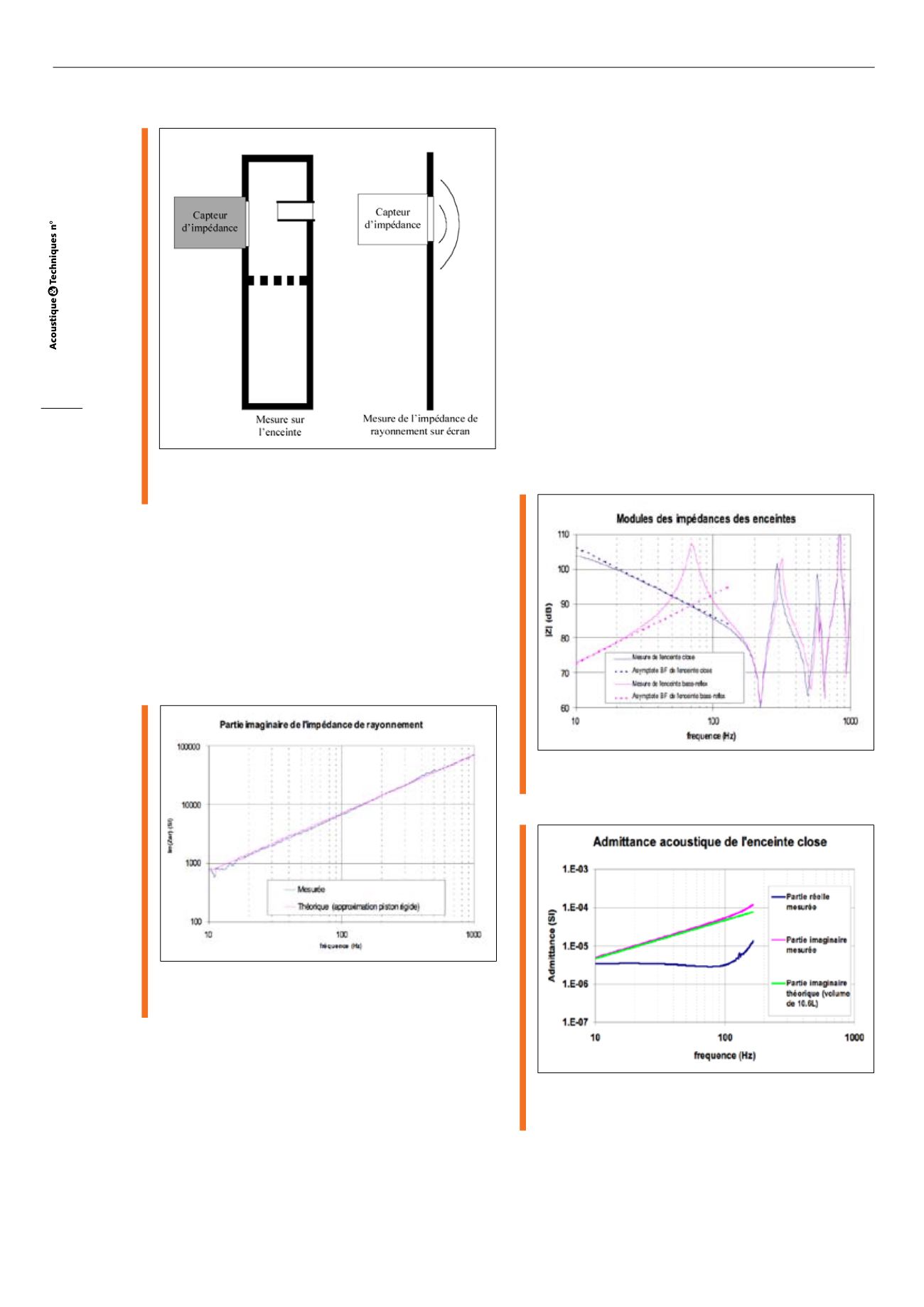

Fig. 7 : Description du montage employé pour l’estimation de
Z
rayonnement
Set up for the measurement of Z
radiation
La figure 8 présente l’impédance de rayonnement mesu-
rée avec le montage décrit en figure 7. On remarque que
la grandeur obtenue est très proche de l’impédance de
rayonnement théorique d’un piston rigide de 57 mm de
diamètre (correspondant à l’ouverture du capteur) monté
sur un écran infini. Dans ce qui suit, nous utiliserons donc
cette impédance théorique pour compenser l’effet de
discontinuité entre le capteur et l’enceinte.
Fig. 8 : Partie imaginaire de l’impédance de rayonnement du
capteur
Imaginary part of the sensor radiation impedance
Enceinte close et enceinte à évent
La figure 9 montre le module des impédances mesurées
pour les enceintes close et bass-reflex. Les comporte-
ments asymptotiques aux basses fréquences sont ajou-
tés dans les deux configurations (représentées par des
droites). Dans le cas de l’enceinte close, on considère à
ce stade un volume sans pertes.
Le nouveau capteur donne une bonne qualité de mesure, y
compris aux très basses fréquences, ce qui représente une
nette amélioration par rapport aux générations précéden-
tes. Il apparaît clairement que les impédances mesurées
sont conformes au comportement prévu pour les encein-
tes testées. Ceci est particulièrement vrai aux basses
fréquences. Dans le cas de l’enceinte close, en dessous
de 25 Hz, l’écart constaté avec la courbe asymptotique
révèle l’existence de pertes. En considérant un modèle de
volume avec fuites (compliance et résistance en parallèle),
il est alors possible d’estimer les valeurs des composants.
Ainsi, la figure 10 présente les parties imaginaire et réelle
de l’admittance mesurée, qui correspondent respective-
ment au volume et aux pertes liées aux fuites. On remar-
que un bon accord sur la valeur obtenue pour le volume
de l’enceinte. La fréquence de coupure est elle estimée à
f
c
= 6,6 Hz. Concernant l’enceinte bass-reflex, le compor-
tement aux basses fréquences est dicté par l’évent. La
mesure est en accord avec le calcul théorique de l’impé-
dance de l’évent (incluant les corrections de longueurs) et
la fréquence de résonance du Helmholtz apparaît comme
prévu à 70 Hz.
Fig. 9 : Impédances acoustiques des enceintes close et bass-reflex
Acoustic impedances of closed and vented enclosures
Fig. 10 : Valeurs des composants pour un modèle d’enceinte close
intégrant des pertes
Closed box admittance components
Des simulations sont ensuite effectuées suivant le modèle
décrit au § 5. Les résultats sont présentés en figure 11 pour
l’enceinte close et en figure 12 pour l’enceinte bass-reflex.
