réflexion. Cet effet s’applique essentiellement sur les ondes
hautes fréquences.
• Le second effet des damiers est un effet d’écran cumulé
qui se produit à chaque fois qu’une onde sonore rencontre
un baffle. Cet effet est un phénomène plus large bande qui
s’applique à l’ensemble des fréquences du spectre de bruit
routier.
Les paramètres géométriques déterminants de l’efficacité de
tels dispositifs sont la largeur et la hauteur des baffles, ainsi
que le pas entre baffles.
L’épaisseur des baffles a été fixée à 10 cm avec la composition
suivante : 10 cm de laine minérale (densité 90 kg/m3) entre
deux tôles métalliques perforées (épaisseur 75/100e, taux de
perforation 20 %).
Dans la maquette, ces baffles ont été représentés par une
sous-couche résiliente habituellement utilisée sous les
revêtements de sol.
Différentes formes ont été testées, avec les variations
suivantes : hauteur et pas fixes mais avec les deux ou quatre
voies de circulation centrales découvertes, hauteur variable et
pas constant, hauteur et pas variables.

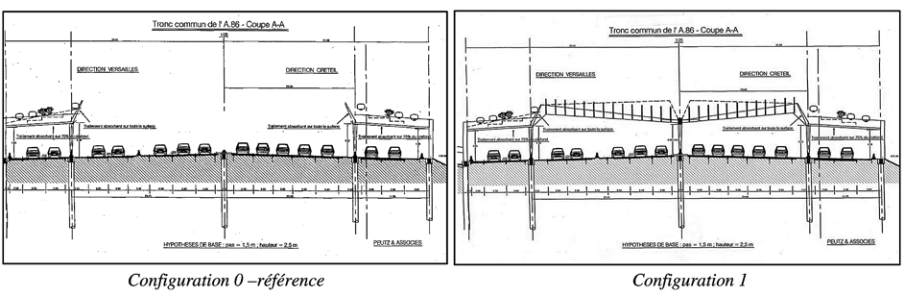

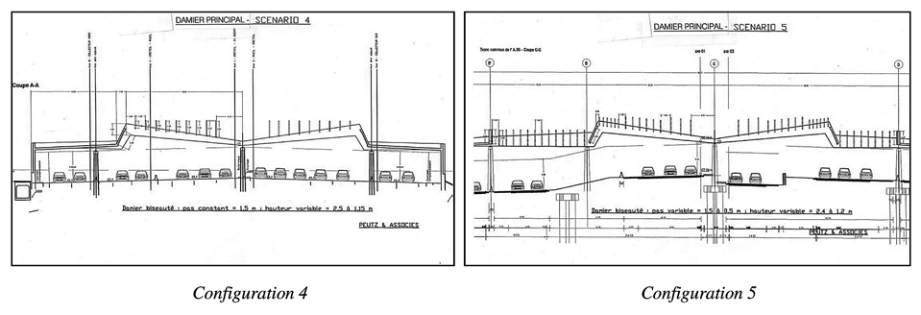

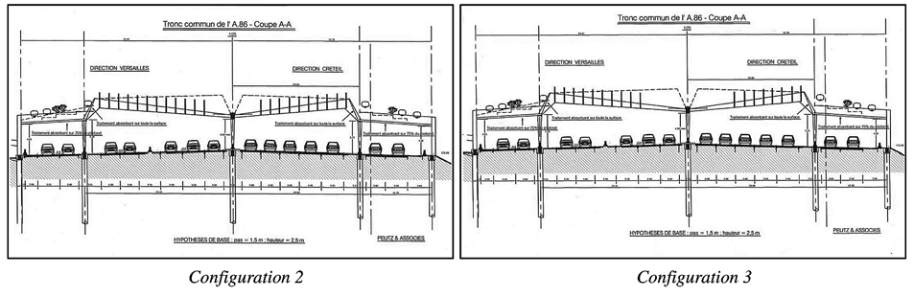

Figure 7 – Vue en coupe des différents scénarios de baffles testés
