bruits de moteurs dans les basses fréquences et bruits de
pneumatiques dans les fréquences médium-aiguës). L’étude
a donc été limitée à cet intervalle – qui nécessite déjà la
génération d’ondes de fréquences jusqu’à 50 000 Hz – pour
rester dans le domaine de fiabilité des instruments de mesure
(notamment celui de la carte son d’acquisition des données).
Pour générer de telles fréquences les sources sonores ont
consisté à faire passer de l’air comprimé dans des tuyaux
régulièrement percés dont le diamètre des percements a
été fixé après de nombreuses expériences. Les microphones
utilisés sont des 1/4 de pouce dont la réponse en fréquence
est adaptée aux signaux émis, reliés à un ordinateur via un
amplificateur numérique (type Nexus B & K). Les mesures ont
été enregistrées par un logiciel d’acquisition puis filtrées pour
chaque bande d’octave de 125 à 1 000 Hz.
La mesure de l’atténuation du damier phonique a été réalisée
sur le principe de la perte par insertion. Cela signifie que
les niveaux sonores ont tout d’abord été mesurés dans une
configuration de référence sans damier, puis comparées aux
niveaux sonores mesurés avec les différents damiers testés
(configurations 1 à 5, voir figure page suivante) pour obtenir
l’atténuation correspondante dans chaque cas. De surcroît,
pour chaque série de mesure, deux signaux ont été enregistrés
simultanément, le premier juste au-dessus des voies de
circulation (point fixe de référence) et le second en façade du
bâtiment étudié, de façon à établir un comparatif et s’assurer
de la répétitivité de la mesure.
Il est également à noter que la température et le degré
d’humidité régnant dans l’enceinte de la maquette sont
deux paramètres qui peuvent significativement influencer les
résultats de mesures ; il faut donc les contrôler à tout moment
pendant le processus de mesurage car l’absorption de l’air
est beaucoup plus importante dans le domaine des ultrasons.
Présentation des damiers
phoniques
Les damiers phoniques
agissent principalement de
deux façons sur les ondes
sonores :
• Ils se comportent comme
des pièges à sons à baffles
parallèles comme ceux que
l’on utilise pour réduire la
propagation du bruit des
ventilateurs entre un local
technique et les différents
espaces desser v i s d’un
immeuble. Chaque baffle
est constitué d’un matériau
poreux qui absorbe une partie
des ondes sonores à chaque

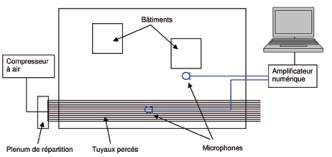

Figure 5 – Schéma de principe de la chaîne de mesure

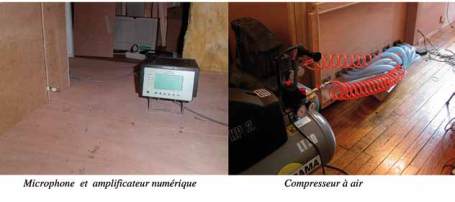

Figure 6 – Appareillage de mesure et source de bruit
