Spécial “Acoustique, thermique et ventilation”
COMPATIBILITÉ ACOUSTIQUE ET THERMIQUE
DEUX SYSTÈMES À LA LOUPE : LE VITRAGE ISOLANT AVEC “WARM-EDGES” ET LES SYSTÈMES D’ISOLATION THERMIQUE PAR L’EXTÉRIEUR
Afin d’atteindre les performances thermiques exigées par la RT
2005, de nouveaux systèmes de scellement ayant une conductivité
thermique améliorée par rapport à ceux que nous rencontrons
traditionnellement, ont été conçus.
Ces nouveaux systèmes de scellement sont basés sur des solutions
techniques différentes mais ont pour point commun d’avoir une
conductivité thermique inférieure à ceux à base d’espaceurs en
aluminium. Les performances thermiques du vitrage et donc de
la fenêtre en sont alors nettement améliorées. Comme
précisé précédemment l’enjeu est considérable, les parois
vitrées pouvant représenter jusqu’à 40 % des déperditions
thermiques. Les différentes réglementations imposent
donc des garde-fous de coefficient de transmission
thermique U
w
de la fenêtre, exprimé en W/(m².K), à ne pas
dépasser. Ce coefficient prend en compte le coefficient de
transmission thermique des profilés U
f
et du vitrage U
g
et les
surfaces associées ainsi que le coefficient de transmission
linéique de l’intercalaire Y
i
et le linéaire associé.
Les systèmes de scellement ont donc évolué, les
techniques traditionnelles améliorées voire complètement
écartées pour aboutir à de tous nouveaux procédés.
Ainsi, habituellement un système de scellement est
constitué d’un joint de scellement, d’un joint d’étanchéité
et d’un espaceur métallique rempli de « dessicant »
(figure 2), alors que de nouvelles techniques pour limiter
la transmission thermique ont opté pour des systèmes
composés seulement d’un joint de scellement et d’un
espaceur en « mousse » (figure 3).

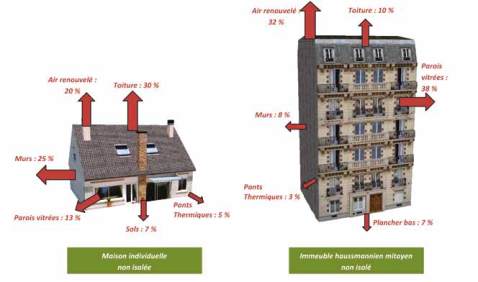

Figure 1 : Exemple de répartition des déperditions thermiques dans une maison individuelle et un immeuble haussmannien.
Figure 3 : Coupe schématique d’un double vitrage isolant 4/16/4 avec des intercalaires
dits « warm-edges ».

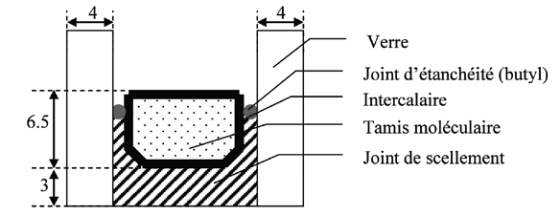

Figure 2 : Coupe schématique d’un double vitrage isolant 4/16/4 standard.
