Performance acoustique des systèmes de type flocage et fond de coffrage
structures multicouches est étudié en utilisant un outil de
prédiction basé sur une approche par onde. L’effet des atta-
ches métalliques connectant la couche poreuse à la dalle
en béton est considéré expérimentalement et analytique-
ment. Le modèle de prédiction est ainsi utilisé pour éclair-
cir et comprendre le comportement de tel système dans le
but de développer de nouvelles solutions permettant une
amélioration de la performance acoustique.
Modèle de prédiction
Un modèle basé sur une méthode de matrice de transfert
[1] pour des structures multicouches infinies est utilisé. Les
différentes couches isotropes d’épaisseur constante peuvent
être de type solide, fluide ou poreux (suivant la théorie de Biot-
Allard [2]). Le logiciel de calcul CASC développé au CSTB sur
cette base est utilisé pour prédire notamment l’indice d’affai-
blissement acoustique, le coefficient d’absorption, le niveau
de bruit d’impact (pour une machine à choc normalisée) et le
niveau de bruit de pluie (pour une pluie normalisée). Pour la
prédiction de l’indice d’affaiblissement acoustique, le système
est excité par un champ acoustique diffus composé d’ondes
planes associées à de multiples angles d’incidence. Une tech-
nique basée sur le fenêtrage spatial des ondes planes [3]
permet de prendre en compte la taille finie de la structure
plane pour le calcul de l’indice d’affaiblissement. Cette tech-
nique permet d’obtenir des résultats de la prédiction en bon
accord avec ceux qui sont mesurés comparés à la méthode
classique pour une structure infinie. De plus, cette méthode
de filtrage spatial est relativement simple dans le cas de la
transmission des bruits aériens comme le facteur de rayon-
nement associé ne dépend que de la dimension de la struc-
ture prise en compte et peut donc être pré-calculé.
Les matériaux poreux utilisés pour les traitements ther-
miques considérés ici sont généralement des laines de
roche. Ces matériaux sont constitués d’un squelette solide
comportant des pores remplis d’air. Suivant la théorie de
Biot-Allard [2], trois types d’onde se propagent dans ces
matériaux poreux : une onde de compression dans la phase
fluide et, une onde de compression et une de cisaillement
dans la phase solide.
Le logiciel ACOUBAT permet le calcul des isolements aux
bruits aériens et des bruits d’impact dans les bâtiments
sur la base des normes NF EN 12354-1, -2, -3 et -6 [4].Ce
logiciel est utilisé pour vérifier si ces traitements thermi-
ques considérés en sous-face de plancher remplissent la
réglementation acoustique.
Performance acoustique
Dans cette section, la performance acoustique obtenue avec
le modèle de prédiction et les mesures est présentée pour
différents systèmes. L’effet du nombre d’attaches métal-
liques est étudié. Un schéma du type de systèmes consi-
déré dans cette étude est montré à la Figure 1. La couche
poreuse est généralement de la laine de roche d’une densité
autour de 100 kg/m
3
. Les différents systèmes considérés
correspondent aux dimensions de 4,2x3,6 m
2
; cette taille
est prise en compte par le modèle de prédiction.
Fig. 1 : Schéma des systèmes considérés
Fonds de coffrage
Le premier système considéré est composé d’une dalle de
béton de 160 mm d’épaisseur coulée sur une couche de laine
de roche de 100 mm d’épaisseur. Cette couche de laine de

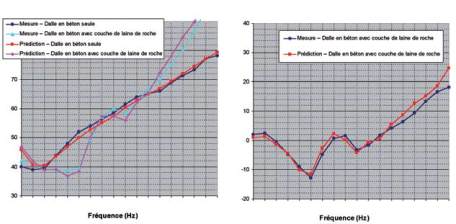

Fig. 2 : Fond de coffrage; (a) indice d’affaiblissement acoustique R et (b) performance acoustique
∆
R.
(a)
(b)
