Performance acoustique des systèmes de type flocage et fond de coffrage
roche a une densité d’environ 110 kg/m
3
. Dans ce cas, il
y a un contact parfait entre les deux couches, c’est-à-dire
entre la dalle de béton et la couche de laine de roche.
La Figure 2 présente l’indice d’affaiblissement prédit
et mesuré pour ce système ainsi que la performance
acoustique
∆
R par rapport à la dalle en béton seule. Il
est possible d’observer que, sur la bande de fréquence,
prise en compte (sauf pour le tiers d’octave 100 Hz) l’in-
dice d’affaiblissement prédit est assez proche de celui
mesuré. Plus spécifiquement, les différentes zones
fréquentielles pour lesquelles l’indice d’affaiblissement
présente un minimum (c’est-à-dire autour des tiers d’oc-
tave 200-315 Hz et aussi 800 Hz) sont en bon accord
entre la prédiction et la mesure.
Comme la couche de laine de roche est en contact parfait
avec la dalle de béton, la propagation des ondes dans la
couche poreuse est principalement sous la forme d’onde de
compression se propageant dans le squelette (phase solide)
du matériau poreux considéré comme un solide élastique;
cette onde est dénotée onde de compression de structure.
La diminution clairement observée sur la performance acous-
tique
∆
R autour des tiers d’octave 250-315 Hz et 800 Hz est
associée à une résonance de cette onde de compression
de structure du matériau poreux. La première résonance
apparaît lorsque l’épaisseur de la couche poreuse est égale
à une demi-longueur d’onde de cette onde de compression
et la deuxième résonance lorsque cette épaisse correspond
à une longueur d’onde de cette onde.
Les indices globaux de performance sont donnés au
Tableau 1. Ainsi, la présence de la couche de laine de roche
diminue la performance acoustique de la dalle béton de
160 mm d’épaisseur par rapport aux bruits aériens d’en-
viron 5 dB (6 dB pour le modèle de prédiction). Cette
baisse de performance est principalement associée à la
diminution de l’indice d’affaiblissement acoustique entre
les tiers d’octave 200 et 315 Hz.
Système
Rw en dB C en dB Rw+C en dB
∆
(Rw+C) en dB
Mesure – Dalle en béton seule
59
-2
57
–
Prédiction – Dalle en béton seule
58
-1
57
–
Mesure – Dalle en béton avec couche de laine de roche
54
-2
52
-5
Prédiction – Dalle en béton avec couche de laine de roche
54
-3
51
-6
Tabl. 1 : Indice global de performance acoustique
pour le fond de coffrage
En conséquence, pour limiter cette diminution de l’indice
d’affaiblissement acoustique associée à la résonance
de l’onde de compression de structure dans le matériau
poreux, le contact entre le matériau poreux et la dalle en
béton doit être évité. En limitant ce contact, l’excitation
de l’onde de compression de structure (dans la phase
solide du matériau poreux) sera réduite, ce qui implique
que l’indice d’affaiblissement pourrait être amélioré dans
la bande de fréquence où la propagation de cette onde
de compression a une importance.
Effet du nombre d’attaches métalliques
et de l’épaisseur
Le second système considéré est composé d’une dalle
en béton de 220 mm d’épaisseur et une couche de laine
de roche de 100 mm d’épaisseur. La couche de laine de
roche correspond à une densité de 150 kg/m
3
. Dans ce
cas, des panneaux de laine de roche (correspondant à une
surface d’environ 1,1 m
2
) sont montés en sous-face de
la dalle en béton par des attaches métalliques (chevilles
spittées) et le nombre de ces attaches par panneau est
changé pour étudier leur impact sur la performance

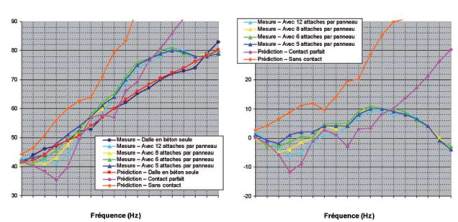

Fig. 3 : Effet du nombre d’attaches métalliques; (a) indice d’affaiblissement acoustique R et (b) performance acoustique
∆
R
(a)
(b)
