Performance acoustique des systèmes de type flocage et fond de coffrage
mission (direct et latéraux) sont montrés à la Figure 7. On
rappelle que l’exigence de la réglementation acoustique
en terme de D
nT,A
entre un garage et une pièce principale
est de 55 dB et un garage et une cuisine ou salle d’eau
de 52 dB. Une marge de sécurité de 1 dB est générale-
ment recommandée pour sélectionner une solution par
rapport à l’exigence de la réglementation acoustique.
La Figure 8 présente les résultats en tiers d’octave pour
les différents chemins de transmission (direct et latéraux)
lorsqu’un doublage thermique de façade est placé seule-
ment dans le local de réception (soit seulement dans le
logement d’habitation) lorsque le plancher-support de 200
mm est coulé sur un fond de coffrage de 100 mm d’épais-
seur. Lorsque le doublage thermique ESA3 est utilisé en
façade, tous les chemins de transmission sont importants
dans les basses fréquences (en dessous du tiers d’octave
250 Hz). Lorsque le doublage thermo-acoustique ESA5
est utilisé en façade le chemin direct et les latéraux 1 et 4
(définis à la Figure 7) sont les chemins principaux de la
transmission acoustique. Le même phénomène pourrait
être observé si le fond de coffrage était remplacé par un
flocage de même épaisseur. Le Tableau 6 présente les
indices globaux obtenus pour les configurations considé-
rées avec un fond de coffrage. L’exigence de la réglemen-
tation française entre un garage et un local de type cuisine
ou salle d’eau, ou une pièce principale ne peut pas être
atteinte avec ce type de fond de coffrage.
Doublag ther ique en
façade
Fond de coffrage 0/100/200 mm
200 mm
230 mm
ESA3 – Emission+réc pti n 49/44/44
50/46/45
ESA3 –Réception
50/45/45
51/46/46
ESA5 – Emission+réception 52/46/46
53/47/47
ESA5 –Réception
51/46/46
53/47/47
Tabl. 6 : Isolement acoustique DnTA en dB pour un plancher-support
de 200 ou 230 mm, avec un fond de coffrage de 100 mm
Doublage thermique en
façade
Flocage 0/50/100/150/200 mm
200 mm
230 mm
ESA3 – Emission+réception
49/48/47/48/47 50/50/49/49/48
ESA3 –Réception
50/50/48/49/48 51/51/50/50/49
ESA5 – Emission+réception
52/51/49/50/50 53/52/51/51/51
ESA5 –Réception
51/50/49/50/50 53/52/51/51/51
Tabl. 7 : Isolement acoustique DnTA en dB pour un plancher-
support de 200 ou 230 mm, avec un flocage de 100 mm
Fig. 7 : (a) Géométrie du bâtiment considéré et (b) chemins de transmission acoustique

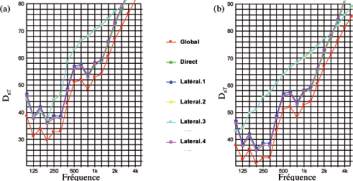

Fig. 8 : Isolement acoustique avec un fond de coffrage de 100 mm en sous-face d’un plancher-support de 200 mm;
avec doublage thermique de façade (a) ESA3 et (b) ESA5 dans le local de réception seulement
