Le découplage de structures à l’aide d’isolateurs passifs
Pour réaliser de manière simple le découplage, il suf t
de placer les plots convenablement pour annuler ces
coef cients. Par exemple, si on les plaçe dans un plan
horizontal passant par le centre de gravité, aucune trans-
lation horizontale entraînera de rotation. Cette disposi-
tion peut être encore améliorée en ayant recours à des
plots identiques, placés symétriquement par rapport au
centre de gravité, ou encore en choisissant des distances
au centre de gravité selon l’axe perpendiculaire.
- Dans le cas où cette manière simple ne pourrait être
mise en œuvre, on peut avoir recours à une inclinaison des
plots tout en utilisant les symétries possibles. Ceci est une
manière intéressante de jouer sur les raideurs et de parvenir
à annuler les coef cients de couplage. L’inclinaison doit être
soigneusement calculée en fonction des caractéristiques de
la masse et de la position envisagée des plots par rapport
au centre de gravité de celle-ci. Il est à noter que selon ces
données, le problème n’a pas toujours de solution.
Remarque :
Le couplage n’a pas que des inconvénients.
Il est parfois d’un précieux recours pour éviter d’avoir
un mode propre en coïncidence avec une fréquence
d’excitation car il a la propriété d’écarter les modes.
Ce cas est fréquemment utilisable avec les moteurs
thermiques.
La suspension double
Elle est réalisée en interposant une lourde masse
intermédiaire entre les deux structures à découpler.
L’atténuation en dB/oct est en théorie deux fois plus
rapide en fonction de la fréquence. Il est bien sûr inté-
ressant d’utiliser la masse intermédiaire la plus lourde
possible pour la performance et la plus légère pour le
coût et le poids. Une masse environ égale à dix fois celle
de la machine suspendue parait être un bon compro-
mis prix/performance.

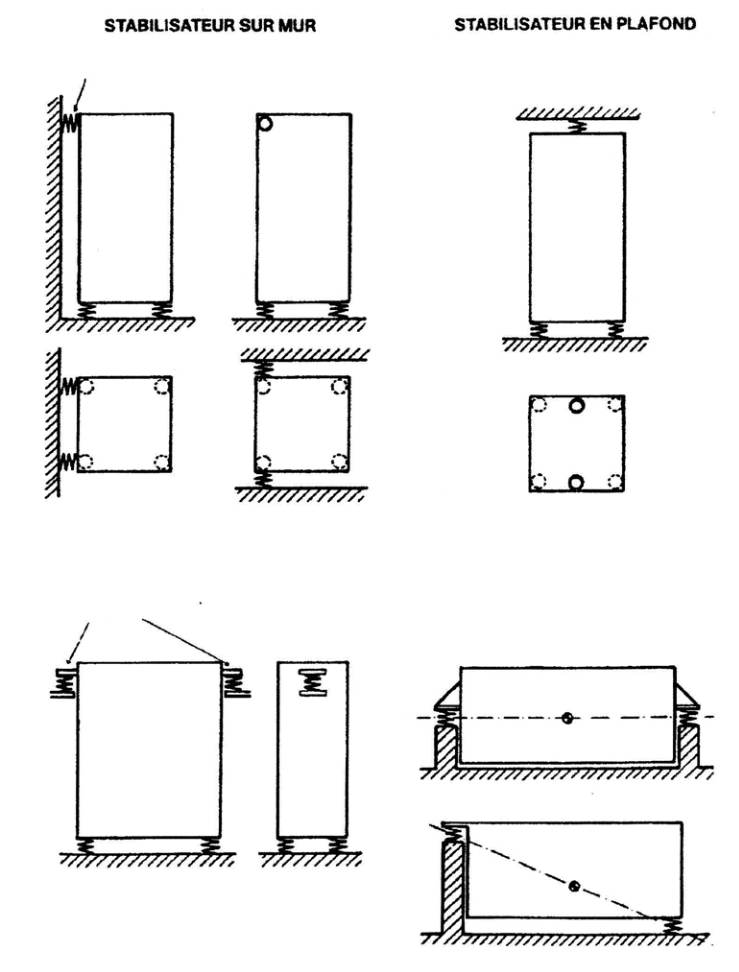

Fig. 5 : Exemples de disposition des plots de suspension
STABILISATEUR SUR MUR
STABILISATEUR PLAFOND
Stabilisateurs
Stabilisateurs
