L’analyse modale expérimentale
L’analyse modale est l’étude des propriétés dynamiques
(résonance structurelle) d’un système qui est défini
indépendamment des charges qui lui sont appliquées
et des réponses qu’il fournit. Les propriétés dynami -
ques (ou caractéristiques modales) d’une structure ou
d’un système sont constituées de ce qu’on appelle les
modes propres (ou naturels) : un mode est défini par
sa fréquence naturelle (ou sa fréquence de résonance),
son amortissement et sa déformée modale. La dynami-
que structurelle étudie la réponse des structures lors-
que des charges leur sont appliquées. Très souvent, on
utilise, sous une forme ou une autre, les caractéristiques
modales de la structure pour déterminer la réponse du
système. Il existe deux méthodes différentes pour réali -
ser une analyse modale. La première, l’analyse modale
expérimentale, se base sur les données mesurées lors
d’un essai modal. Cette méthode est expliquée au para-
graphe suivant. La seconde méthode, l’analyse modale
analytique, est basée sur la modélisation par éléments
finis. Un modèle aux éléments finis est défini par les
propriétés des matériaux. Le concept de l’analyse modale
analytique est décrit page 26.
Analyse modale expérimentale
Nous allons expliquer l’analyse modale expérimentale à
l’aide d’un exemple à un degré de liberté comme illustré
dans la figure 3.
Fig. 3 : Système à un degré de liberté

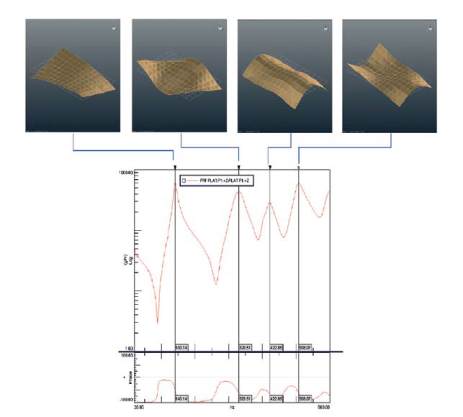

Fig. 2 : Exemple : plaque rectangulaire. En haut les 4 premiers modes propres ;
en bas, réponse fréquentielle en amplitude pour une force donnée.
