Spécial “ Acoustics’08 ” - Part II
Acoustique
&
Techniques n° 54-55
Développement de planchers flottants thermo-acoustiques entre locaux d’activités ou parkings et logements
Development of thermo-acoustic floating floors for use between parking and dwellings
les différents types d’isolant thermique considérés. La
performance acoustique obtenue avec les systèmes
thermo-acoustiques est proche de celle qui a été obtenue
avec la sous-couche acoustique mince seule.
Des prédictions ont été à nouveau réalisées avec un
plancher-support de 230 mm d’épaisseur. La performance
acoustique par rapport au bruit aérien et au bruit d’impact
est légèrement modifiée lorsque l’épaisseur du plancher
support passe de 200 à 230 mm; les indices globaux
D
(R
w
+C) et
D
(L
nw
) sont diminués de 1 dB.
Performance du bâtiment
La performance acoustique du bâtiment (présenté en
figure 2) est prédite pour valider le choix du système
flottant thermo-acoustique par rapport à la réglementation
acoustique française. L’effet d’un doublage thermique
en façade noté ESA4 correspondant à une performance
D
(R
w
+C) de 3 dB est aussi considéré.
L’utilisation d’un système flottant thermo-acoustique entre
un garage ou local d’activité et un logement d’habitation
permet d’avoir différentes solutions répondant à l’exigence
de la réglementation acoustique française (voir Tableau 5).
Les différentes exigences (de la plus basse à 52 dB à
la plus élévée à 58 dB) peuvent être obtenues avec un
système flottant thermo-acoustique avec un plancher-
support de 200 mm d’épaisseur. Le doublage de façade
doit être sélectionné pour obtenir l’exigence réglementaire
suivant les locaux d’émission et de réception considérés.
Finalement, il faut noter qu’il n’est pas nécessaire de mettre
en œuvre un plancher-support de 230 mm d’épaisseur
pour remplir les exigences.
Doublage thermique en
façade
Système flottant thermo-
acoustique
200 mm 230 mm
ESA3 – Emission+réception
52
53
ESA3 –Réception
55
56
ESA5 – Emission+réception
59
60
ESA5 –Réception
58
59
ESA4 – Emission+réception
55
56
ESA4 –Réception
57
58
Tabl. 5 : Isolements acoustiques DnTA en dB pour un
plancher support de 200 ou 230 mm, avec un système
flottant thermo-acoustique (chape de 60 mm d’épaisseur)
Approche mixte
Cette étude avait aussi pour but d’examiner la pertinence
d’une approche mixte (expérimentale-numérique). Les
performances acoustiques sont obtenues lors des essais
physiques de référence sur un plancher de 140 mm avec
une chape de 40 mm à des planchers ; il semble très
intéressant de pouvoir étendre les résultats mesurés
par la prédiction de la performance acoustique pour
différentes combinaisons des composants : différentes
épaisseurs du plancher support, de la chape flottante ou
de la sous-couche résiliente.
Système flottant thermique Mesure Prédiction Approche
mixte
D
(R
w
+C) en dB
200 – 72 – 60
2
0
0
140 – 72 – 60
4
3
3
140 – 72 – 40
1
1
–
140 – 30 – 40
-1
2
2
D
(L
nw
) en dB
200 – 72 – 60
20
16
18
140 – 72 – 40
18
16
–
D
L
w
en dB
140 – 72 – 60
17
18
19
140 – 72 – 40
17
16
–
140 – 30 – 40
16
17
17
Tabl. 6 : Indices acoustiques globaux pour les différents systèmes
flottants thermiques considérés dans l’étude paramétrique

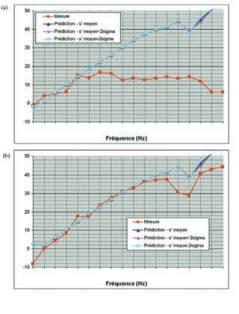

Fig. 4 : Performances acoustiques pour le système flottant
thermo-acoustique ; (a) bruit aérien et (b) bruit d’impact.
Dalle support 200 mm et chape
de 60 mm
D
(R
w
+C) dB
D
(L
nw
) dB
Mesure
8
22
Prédiction – Moyenne s’ (± 2
σ
)
6 (± 0)
24 (± 0)
Tabl. 4 : Indices globaux de performance acoustique
pour le système flottant thermo-acoustique
