La révision de la nouvelle méthode de prévision du bruit routier «NMPB-Routes 1996»
Code de calcul NMPBLRS2
Dans le cadre de la révision de la NMPB-Routes-1996, le
LRPC de Strasbourg a développé NMPBLRS2, un code
de calcul en langage Scilab qui permet de simuler des
sites en 3D avec possibilité de diffraction simple sur une
arête horizontale. Les sites sont définis à partir d’une
coupe 2D du terrain. La coupe est affinée par morceaux.
À chaque segment de la coupe est associé un G constant.
Un nombre arbitraire de lignes-sources et de récepteurs
peuvent être déclarés. Une ligne-source peut être
discrétisée de façon équidistante ou équiangulaire. Un
seul trajet de propagation est considéré entre une source
ponctuelle et un récepteur. Ceci est suffisant pour le
domaine d’application concerné. La rose des occurrences
est indiquée lorsque le calcul doit aller jusqu’au niveau
sonore de long terme.
NMPBLRS2 permet de réaliser commodément des études
paramétriques grâce à un langage souple de définition
de site, de tester successivement pour chaque site
plusieurs modèles de prévision différents, dont la NMPB-
Routes-1996 et les différentes évolutions envisagées
au cours de la révision de la méthode. Le code donne
accès aux détails des calculs géométriques et des termes
d’atténuation pour un chemin arbitraire.
Résultats
NMPBLRS2 a été appliqué aux six sites évoqués. Pour
chaque site, le calcul a été conduit à la fois selon la NMPB-
Routes-1996 et selon la NMPB révisée. La comparaison
des atténuations calculées aux atténuations mesurées
montre une réduction significative des écarts quand
on passe de la NMPB-Routes-1996 à la NMPB révisée.
La moyenne des écarts passe en effet de -1,7 dB(A) à
-0,6 dB(A). La valeur négative signifie que l’atténuation
calculée reste inférieure à l’atténuation mesurée, ce qui
est favorable au riverain.

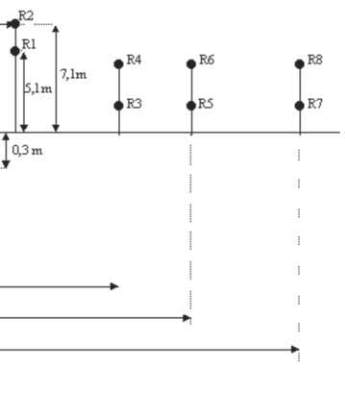

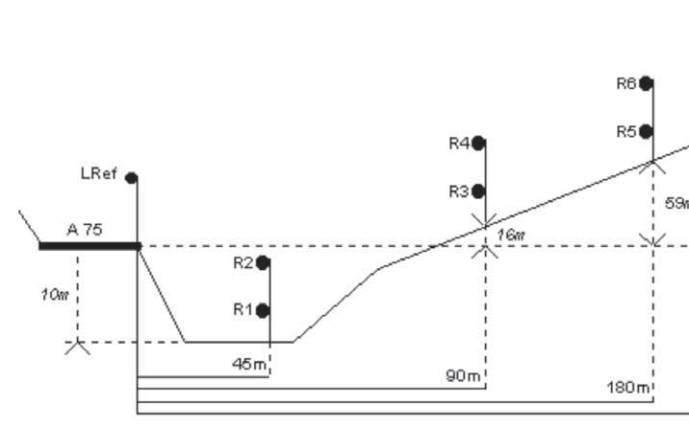

Fig. 4 : Coupe verticale du site de Massiac et position des récepteurs
Vertical cut for the site of Massiac and position of the receivers

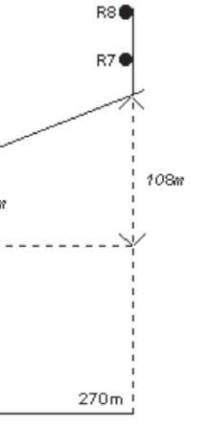

Fig. 5 : Coupe verticale du site de Couvron et position des récepteurs
Vertical cut for the site of Couvron and position of the receivers
