Actual i tés
Acoustique
&
Techniques n° 50
Rockciel System de Rockwool, une
réponse à l’isolation thermique
et acoustique par l’extérieur des
toitures
Rockciel System est un caisson
chevronné en laine de roche qui a été
conçu pour s’adapter à tous les types
de bâtiments : maisons individuelles
ou habitats collectifs, établissements
recevant du public et même constructions
à ossature Bois. Les seules restrictions
sont les locaux à forte hygrométrie et
ceux situés en climat de montagne.-
Le chantier de Castel Pic
Castel Pic est une ancienne maison du
17e siècle situé à Paimpol dans les
Côtes d’Armor. Il s’agissait pour les
propriétaires de rénover et d’agrandir
la bâtisse en modifiant les volumes. Il a
donc fallu reprendre toutes les toitures
pour donner une unité aux bâtiments
tout en assurant le confort nécessaire en
matière de thermique et d’acoustique.
Le choix des maîtres d’ouvrage s’est
porté sur le système Rockciel qui
présente de nombreux avantages :
- Gain de temps sur lamise enœuvre :
le système est une solution prête à
poser qui est disponible en plusieurs
dimensions, fabriquée sur mesure.
Le bois du caisson est prédécoupé et
intègre l’angle de couverture ; le rabotage
des renforts permet ainsi une meilleure
précision dimensionnelle. La livraison
de ces éléments prêts à poser sur le
chantier facilite la mise en œuvre (la pose
des caissons sur la partie rénovée de
Castel Pic a été effectuée en une après-
midi) et réduit les désagréments liés aux
intempéries.
- Isolation thermique :
l’âme isolante
de laine de roche double densité intégrée
dans les caissons en bois (épicéa ou bois
du nord) est certifiée ACERMI. Les ponts
thermiques sont divisés par deux grâce
à des fixations spécifiques et à un joint
thermique intégré et compressible qui
permet d’inclure le calfeutrement dès la
fabrication
- Isolation acoustique :
le système a
fait l’objet de nombreux tests d’isolation
aux bruits aériens et aux bruits d’impact
(grêle, pluie) qui bénéficient de rapports
d’essais du CTBA.
I l a é t é mes u r é des i nd i ces
d’affaiblissement Rw (C ; Ctr) entre 43
(-3 ; -9) dB et 46 (-1 ; -6) dB en fonction
de l’épaisseur et du type de couverture,
l’indice d’impact s’échelonnant entre 57
et 51 dB.
- Label vert Excell :
Il certifie l’absence
de pollution dans le bâtiment, garantissant
des composants de matériaux dénués
d’actions secondaires indésirables.
Pour plus d’informations sur le produit :
Rockwool - Division Rockfon
111, rue du château des rentiers
75013 Paris
Tél. : 01 40 77 82 24
BÂTIMENT

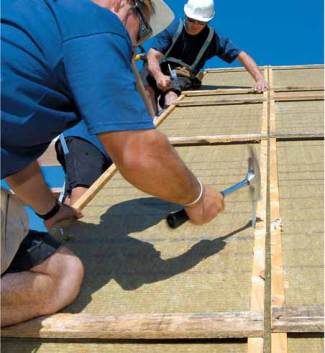

Fig. 1 : Pose du caisson Rockciel de Rockfon
Indice d’affaiblissement en dB
Indice d’impact en dB
Ep. laine 160 mm Ep. laine 180 mm Ep. laine 180 mm
Rw (C ; Ctr)
Rw (C ; Ctr)
Lc
Couvertures
Tuiles béton
43 (-3 ; -9)
44 (-4 ; -9)
57
Zinc
44 (-3 ; -8)
Tuiles canal
+ plaques
support
46 (-1 ; -5)
51
Tabl. : Performances acoustiques du Rockciel
