transmis. Plusieurs phénomènes fondamentaux (bandes
de propagation et d’atténuation notamment) furent mis en
évidence par L. Brillouin et M. Parodi [37], (1956).
Le travail de Maidanik [38], (1962) souligne l’augmentation du
facteur de rayonnement
σ
d’une plaque raidie en affectant le
σ
d’une plaque simple d’un coefficient (1+2 P/B), indépendant
de la fréquence (B étant le périmètre et P la longueur totale
des raidisseurs).
En 1973, G. Venzke et al. [39] confirme cette tendance :
les plaques raidies transmettent beaucoup plus d’énergie
acoustique que les plaques simples, à l’exception de la zone
contenant la fréquence critique. Même conclusion tirée des
travaux de R. Vaicaitis et Slazak [40], (1980).
Les premières publications sur la transmission par des
cylindres raidis, sont dus à Koval [41], (1980). L’objet est
excité par une onde plane externe d’incidence
θ
, il est infini
et le milieu interne absorbant. Le TL n’est pas modifié dans
la zone 0- f
R
et augmente notablement pour f > f
R
, avec des
valeurs très supérieures à celles de la coque non raidie.
Aucune expérience ne permettait de donner crédit à ces
résultats.
Lorsque nous reprenons le modèle de Koval avec
plusieurs modifications, nous retrouvons exactement les
mêmes tendances et valeurs fournies par cet auteur. Fort
heureusement, nos expériences réalisées pratiquement dans
le même temps, indiquent des différences notables pour f >
f
R
[42]. La transmission est augmentée par la présence des
raidisseurs.
Par ailleurs, si le niveau vibratoire est notablement diminué
entre 0 et 500 Hz, (Fig. 6) il n’est pas modifié au-delà.
La comparaison non raidi et raidi (Fig. 7) montre que la
dégradation du NR par le raidissement n’est pas aussi
importante pour les cylindres que celle observée pour les
plaques raidies [43] (Fig. 8).

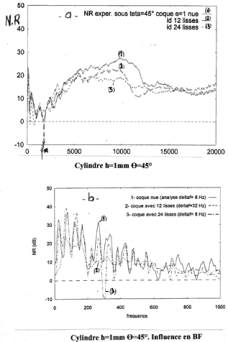

Fig. 5 : NR expérimental d’un cylindre raidi dans la zone 0-
20 000 Hz(a), en BF (0-1000Hz) (b). f
R
= 1800 Hz.

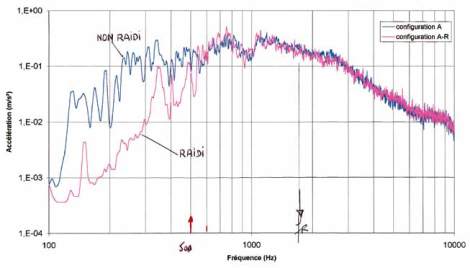

Fig. 6 : Comparaison des niveaux vibratoires moyennés sur l’espace entre cylindre non raidi et cylindre raidi
