epuis plusieurs années, une méthode française existe
pour la caractérisation des performances des couronnements
d’écrans en diffraction. Cette méthode sert de référentiel
pour la rédaction des CCTP qui exigent des performances
déterminées.
Elaborée au sein du CENTC226/WG6, la norme européenne
CEN/TS 1793-4 publiée en décembre 2003 « Dispositifs
de réduction du bruit du trafic routier-Méthode d’essais pour
la détermination des performances acoustiques-Partie 4 :
Caractéristiques intrinsèques-Valeur in situ de la diffraction
acoustique » décrit une nouvelle méthode de mesure des
caractéristiques acoustiques des couronnements d’écrans,
différente de la méthode française.
Une étude réalisée au CERIB a permis de présenter les
performances in situ en diffraction de deux produits en
comparaison avec la méthode française, non normalisée,
jusqu’alors employée.
Principe de la diffraction
Outre les caractéristiques intrinsèques d’un écran acoustique
répondant aux performances en transmission et en réflexion/
absorption, la taille de l’écran détermine souvent la zone
d’ombre en arrière de l’écran qui correspond à la zone
protégée par l’écran. Cette zone est déterminée par la
performance en diffraction de l’écran, c’est à dire la quantité
d’énergie acoustique passant au-dessus mais aussi sur les
côtés de l’écran (voir Fig. 1).
En pratique, il est possible de réduire les diffractions latérales
d’un écran en « sur-dimensionnant » la longueur de l’écran.
Ceci permet d’assurer une meilleure protection de la zone.
Concernant la diffraction par le sommet de l’écran, ce sur-
dimensionnement vertical s’avère nettement plus délicat car
il implique des sujétions importantes sur l’ouvrage (fondations,
dimensionnement des poteaux verticaux…)
Depuis quelques années, la volonté de palier à ce problème
de diffraction a amené les fabricants à concevoir des
couronnements permettant de « casser » la trajectoire
classique de l’onde diffractée. Placés au sommet de l’écran,
son efficacité ne dépend pas que de ses caractéristiques
Caractérisation des performances des
couronnements d’écrans en diffraction
Pierre-Yves BELAUD,
CERIB
BP 59
28231 EPERNON CEDEX
02 37 18 48 00
D

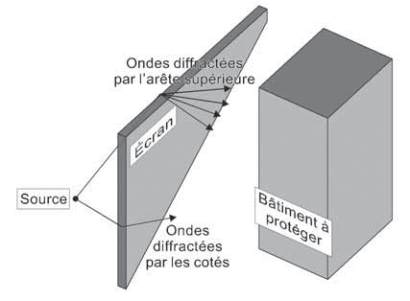

Fig.1 : trajet d’une onde difractée

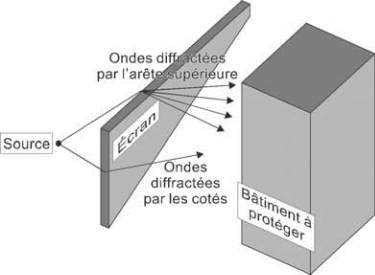

Fig. 2 : trajet d’une onde difractée avec
mur vertical surdimensionné
Le Centre d’Etude et de Recherche de l’Industrie
du Béton a réalisé une étude des performances
in situ des couronnements d’écrans routiers en
diffraction, en comparant la méthode française
non homologuée et la méthode basée sur la
norme CEN/TS 1793/4 de décembre 2003.
