Caractérisation des performances des couronnements d’écrans en diffraction
intrinsèques, mais aussi de sa forme, de la hauteur du
mur antibruit support, et des positions des sources et
récepteurs.
La Figure 3 présente plusieurs géométries susceptibles
d’être retenues par des maîtres d’ouvrages pour des raisons
acoustiques et/ou esthétiques.
Il est important de souligner qu’un couronnement doit
impérativement être conçu et fabriqué à l’aide d’un matériau
poreux (béton de bois, de pouzzolane etc..) car des éléments
réfléchissants (béton traditionnel ou métal) sont susceptibles
de dégrader les performances globales du couronnement et
donc du système global (couronnement + écran).
Du fait de ses dimensions et de sa porosité, les performances
en absorption d’un couronnement permettent une diminution
de l’énergie acoustique diffractée par rapport à un système
sans couronnement. Cette différence d’énergie est quantifiable
grâce à la méthode de mesure décrite ci-après.
Mesure en diffraction
Principe de la mesure
Le principe de la mesure est de quantifier la différence
d’énergie acoustique diffractée entre un mur couronné et
ce même mur non couronné. Le résultat rend compte de la
performance du couronnement, exprimé par l’indice unique
de la différence de diffraction
Δ
DI en dB(A).
La source sonore est constituée d’un signal numérique
MLS (Maximum Length Sequence), déterministe. Ce signal
se rapproche d’un pic de Dirac, c’est à dire une impulsion
infiniment puissante et courte dans le temps.
Une des particularités des mesures en diffraction est la
position haute de la source et du microphone qui nécessite
des dispositions particulières de mesure (pied de la source,
câblage, mise en place des microphones). Les différentes
positions du microphone (voir Fig. 5) rendent compte de
l’efficacité d’un couronnement sur la zone balayée par ces
positions.
Deux séries de mesure sont effectuées sur le mur support
sans couronnement, avec des incidences 0° et 45° (Fig. 6),
puis ces deux séries de mesures sont répétées après la pose
du couronnement.
Chaque double série (incidences 0° et 45°) permet d’obtenir
un indice de diffraction DI. La différence entre ces indices de
mesure (avec et sans couronnement) constitue l’indice unique
d’évaluation de la différence de diffraction
Δ
DI.
Le mur test
Afin d’assurer l’identification des signaux lors des traitements,
le mur support doit présenter des dimensions minimales de
4 m de haut sur 10 m de long. Le couronnement doit lui aussi
mesurer au moins 10 m de long et ne pas présenter de fuite
(interface entre les modules).
Fig. 3 : Différents Fig.s de couronnements

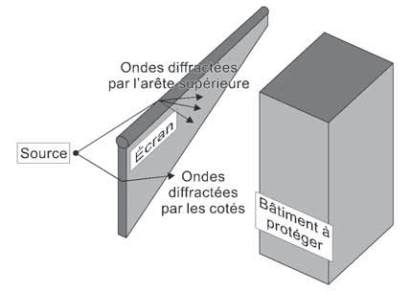

Fig. 4 : trajet d’une onde difractée avec couronnement

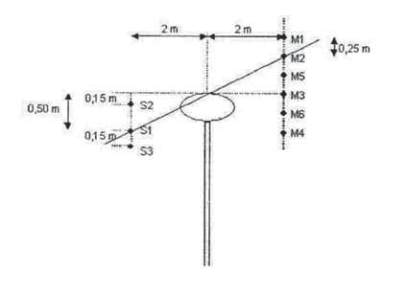

Fig. 5 : positions de la source et des microphones
vue de profil (1
ère
série)

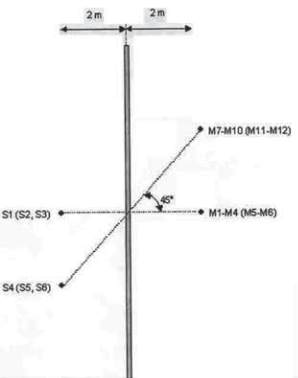

Fig. 6 : Mesures à 0° et 45° vue de dessus (1
ere
et 2
e
