Spécial « Vibrations dans les bâtiments »
Problématiques vibratoires dans la construction
La réponse vibratoire calculée en tout point du plancher,
permet de situer le plancher dans une échelle de perfor-
mance vibratoire (gabarits ISO 10137 définis en tiers d’oc-
tave de vitesse vibratoire).
La figure 6 présente une comparaison entre mesure et
calcul dans la bande de fréquence [0-20] Hz.
On observe sur les signaux temporels une grande diffé-
rence de niveaux crêtes.
Cet te dif férence est principalement due au modèle
d’excitation piétonnière selon ISO 10137 qui ne consi -
dère pas les harmoniques supérieures à l’ordre 5, ce
qui est déjà élevé et correspond à 10 Hz pour une
marche à 2,0 Hz.
Par contre, l’écart entre calcul et mesure est inférieur ou
égal à 5 dB entre les tiers d’octave 1,25 et 10 Hz ce qui
démontre la pertinence de ce modèle pour les harmoni-
ques considérées.
Fig. 4 : Dynamic Load Factors DLFs - ISO 10137
Fig. 5 : Exemple de marche - F=1,8 Hz - ISO 10137

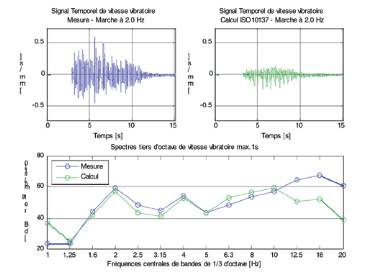

Fig. 6 : Mesure et calcul piéton - F=2,0 Hz
