Spécial « Vibrations dans les bâtiments »
La diversité des sources vibratoires : les vibrations liées aux engins de chantier
Fig. 10 : Principe des mesures cross-hole (Norme ASTM D-4428)
La figure 11 ci-dessous montre un exemple de signal
enregistré sur la sonde réceptrice tridirectionnelle
(1 capteur vertical et 2 capteurs horizontaux).
L’onde de cisaillement est généralement bien visible lors-
que sa vitesse de propagation est faible (comportement
basse fréquence caractéristique).
En parallèle aux essais cross-hole, des essais vibratoires
sont réalisés sur la machine à caractériser. Des capteurs
vibratoires (géophones) sont positionnés dans le sol à diffé-
rentes distances de la machine (ex : 4 m, 8 m, 16 m, 32 m).
Les tests sont réalisés pour différents modes de fonction-
nement et/ou modes opératoires, et le cas échéant, pour
différentes profondeurs de travail dans le sol.
Ces mesures de décroissances vibratoires, associées
aux mesures des caractéristiques du sol, permettent
ainsi de caractériser complètement les émissions vibra-
toires d’une machine, et ce, pour différentes conditions de
fonctionnement. Les résultats peuvent ensuite être utili-
sés comme données d’entrée dans des modèles prévi-
sionnels, par un simple recalage du modèle source / sol
avec les mesures effectuées.
Perspectives
Comment maîtriser les effets si l’on ne maîtrise pas les
causes ? Démocrite, au Vème s. av. J.C., exprimait déjà
que cause et effet doivent être définis sur le même plan…
La maîtrise des nuisances et des risques vibratoires passe
donc nécessairement par l’approfondissement de nos
connaissances en termes d’émissions vibratoires, notam-
ment pour le cas de chantiers, domaine où l’on peut trou-
ver un nombre très important de configurations et d’équi-
pements différents.
Dans l’attente d’évolutions réglementaires allant en ce
sens, des besoins se font sentir en termes de fourniture
de données d’émission fiables. L’élaboration de biblio-
thèques ou de bases de données d’émission pourrait
être une perspective d’avenir utile pour améliorer la
maîtrise des risques et réduire les nuisances vibratoires.
Des travaux de collaboration entre fournisseurs, entre-
preneurs et scientifiques seront probablement néces-
saires pour mettre à disposition des méthodologies et
des données.

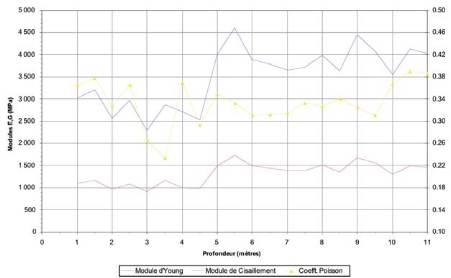

Fig. 12 : Exemple de présentation de résultats de mesures cross-hole
