L’IMPLICATION D’UNE ENTREPRISE GÉNÉRALE DANS LA RECHERCHE DE SOLUTIONS THERMO-ACOUSTIQUES
Les murs séparatifs de logements en blocs béton
perforés ACOUSTYBLOC dB
Le système proposé concerne uniquement les murs porteurs
maçonnés réalisés au moyen de blocs de béton mis en œuvre avant
le coulage de la dalle haute en béton car il est difficile de réaliser
des matages et des calfeutrements qui soient efficaces sur le plan
acoustique entre les têtes des murs maçonnés de remplissage et la
sous face de la dalle d’accueil en béton.
L’ACOUSTYBLOC dB est un bloc de classe B 60 en parpaing plein
perforé de 15 cm d’épaisseur, de 24 cm de hauteur et de 50 cm
de longueur. Sur chaque face, six rainures verticales, de 1 cm de
largeur et de 1 cm de profondeur, débouchent chacune dans une
cannelure verticale de 4 cm de diamètre (voir fig.1 : schéma de
principe ci-dessus).
Chaque rangée de blocs en ACOUSTYBLOC dB est montée avec
un mortier de pose horizontale constituant un lit continu. C’est
l’enduit au plâtre qui réalise l’étanchéité de la paroi en neutralisant
sa porosité ce qui permet d’assurer les performances acoustiques
conformes à la RA 2000 et à la certification Qualitel 2008.
L’isolement de la paroi est renforcé au moyen d’un complexe de
doublage associant une plaque de plâtre et un support isolant collé
en laine minérale. Collé par plots sur la paroi, l’ensemble bloc - laine
minérale – plaque de plâtre - constitue un système acoustique masse-
ressort-masse optimisé par l’ACOUSTYBLOC dB grâce aux vides des
deux rangées d’alvéoles qui se comportent comme des résonateurs
de Helmholtz. (La porosité des blocs de parpaings non enduits et la
lame d’air du ressort de laine minérale renforce l’effet ressort).
Les alvéoles superposées permettent l’incorporation de fileries
électriques et de canalisations d’eau de chauffage, d’eau froide ou
d’eau chaude et l’épaisseur de la lame d’air enfermée dans la laine
minérale renforce l’effet du ressort associant les blocs et la plaque
de plâtre.
Le tableau page 52 résume les résultats de mesure des indices
d’affaiblissement obtenus ou interpolés R
w
+ C en dB par rapport à
un bruit rose, dans le laboratoire du CSTB à Champs sur Marne (77).
Ce produit est en cours de modification avec un bloc ACOUSTYBLOC
dB+, plus léger, pratiquement aussi performant pour l’indice
d’affaiblissement acoustique et offrant une amélioration de
l’isolation thermique.

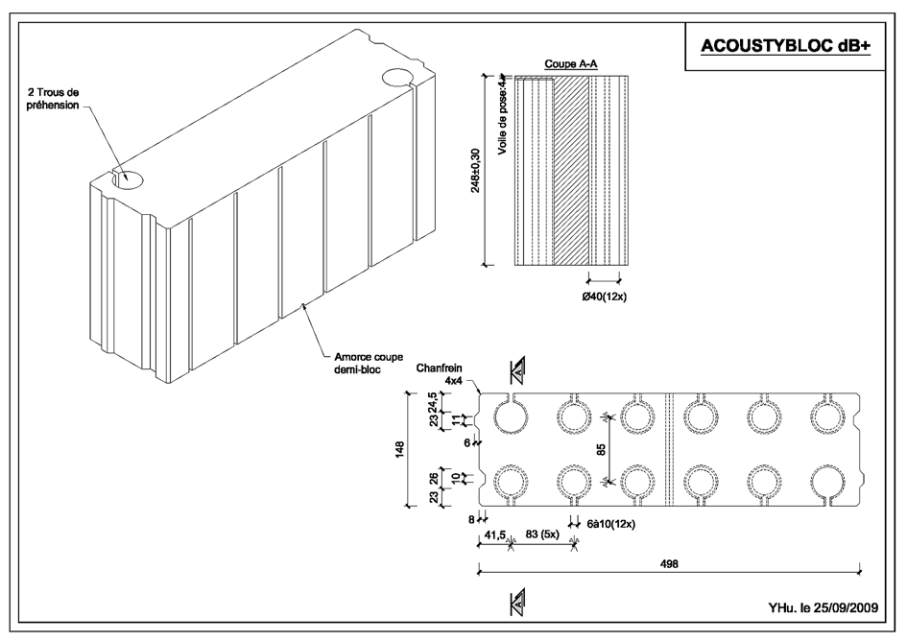

Fig. 1 : Schéma de principe de l’ACOUSTYBLOC dB
