Echo Bruit
15
le magazine de l’environnement sonore
décembre
2010
l
Spécial “Acoustique, thermique et ventilation”
COMPATIBILITÉ ACOUSTIQUE ET THERMIQUE
DEUX SYSTÈMES À LA LOUPE : LE VITRAGE ISOLANT AVEC “WARM-EDGES” ET LES SYSTÈMES D’ISOLATION THERMIQUE PAR L’EXTÉRIEUR
acoustique d’un double vitrage isolant et donc d’une fenêtre. Ces
différences peuvent paraître mineures d’un point de vue perceptif
toutefois elles peuvent entraîner des non-conformités sur les
performances de l’ouvrage en termes d’isolement vis-à-vis des bruits
extérieurs (isolement minimum D
nT,A,
tr supérieur ou égal à 30 dB).
En effet, la performance minimale pour garantir cette exigence sur
la menuiserie est un indice global R
w
+C
tr
supérieur à 28 dB, comme
exigé dans le label ACOTHERM (classement AC1)[3].
À travers ce premier système, on peut distinguer les enjeux de
travail conjoint entre acousticiens et thermiciens pour parvenir à des
systèmes combinant à la fois performance thermique et acoustique.
Contrairement aux idées reçues, il n’y a pas forcément une
incompatibilité viscérale entre ces disciplines mais la nécessité de
les aborder simultanément lors de toute phase de développement.
L’isolation thermique par l’extérieur :
le cas des enduits minces sur isolants
L’isolation des parois vitrées est un point majeur, incontournable
et la première pierre d’une isolation réussie. Pour atteindre de
hautes performances thermiques, l’isolation des parois opaques
est également indispensable. C’est pourquoi depuis 4 ans, sous
l’impulsion du Grenelle de l’Environnement, l’isolation thermique
par l’extérieur connaît une forte croissance de l’ordre de 35 à 40 %
de progression. Cette technique n’est pas nouvelle, il y a 30 ans elle
faisait déjà son apparition. Ce marché a connu des hauts et de bas
puis un arrêt pur et simple. Dans les années 90, le marché a repris
et atteint aujourd’hui environ 4 millions de mètres carrés posés,
volume qui est en forte augmentation. Elle est à la fois utilisable pour
les bâtiments neufs et existants ou anciens (hormis les bâtiments
protégés par les Architectes des Bâtiments de France, ABF).
L’isolation thermique par l’extérieur (ITE) est un terme générique qui
regroupe un grand nombre de techniques constructives. Elles sont
généralement divisées en quatre grandes familles de procédés :
les vêtures, les vêlages, les bardages et les enduits – minces ou
hydrauliques – sur isolants (figure 6 page 16).
Ces procédés sont globalement composés de parements ou enduits
appliqués sur un isolant de nature varié. Ces systèmes présentent
une grande variété, tant au niveau des parements (bois, pierre, PVC,
métal, terre cuite…), que des isolants (laine de roche, laine de verre,
mousse polyuréthane, polystyrène…) ou du mode de pose (collé
en plein, calé/chevillé, sur ossature, vissé…). Celle-ci entraîne des
comportements acoustiques et thermiques très différents. Toutefois,
des similitudes peuvent être établies avec les doublages intérieurs,
telles que la nature des isolants, les variations de performance en

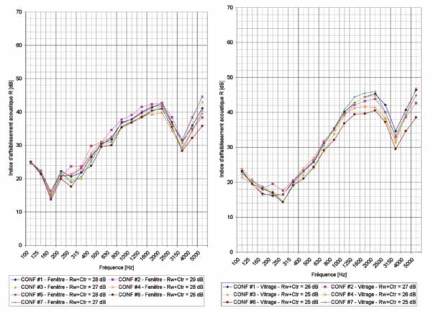

Figure 5 : Comparaison d’indice d’affaiblissement acoustique R de double vitrage isolant 4/16/4 avec différents systèmes d’intercalaires équipant une
menuiserie aluminium (à gauche) ou seul (à droite)
