Le découplage de structures à l’aide d’isolateurs passifs
Fig. 12 : Les ressorts à air
Les ressorts à air
lls sont très intéressants quand on recherche des fréquen-
ces propres basses, voire très basses voisines du Hertz.
Leurs avantages avec l’adjonction ou non d’un réservoir
supplémentaire sont :
- Leur grande souplesse dans toutes les directions ;
- La facilité avec laquelle il est possible d’ajuster la raideur
axiale en jouant sur la pression de gon age qui rend possi-
ble un asservissement en position.
Leurs inconvénients sont :
- Leur raideur radiale est parfois trop faible pour assurer
un maintient latéral suf sant.
- En cas de crevaison, il faut prévoir un dispositif de secours.
- L’étanchéité doit être parfaite.
Les dernières évolutions
Les plots à colonne fluide
La production industrielle de tels plots de suspension est
apparue dans les années 1980. L’association du ressort
avec un amortisseur hydraulique en parallèle était déjà très
ancienne. L’intégration de l’amortisseur dans le plot était
réalisée par une chambre remplie de uide dans laquelle
le ressort ou encore un piston se débattait en assurant
un certain écoulement du uide.
Une autre conception consistait à faire deux chambres
en caoutchouc qui assuraient la fonction élastique et, du
fait de leur disposition, permettaient au uide de transi-
ter entre elles au travers d’un ori ce au cours du mouve-
ment. L’ori ce était dimensionné pour apporter une perte
de charge suf sante pour donner l’amortissement.
Une évolution de ce dernier système a consisté à dimen-
sionner l’ori ce pour utiliser l’effet de l’oscillation de la
colonne de uide qu’il contient. Cet effet, très important à
la fréquence de résonance de cette colonne, est ampli é
par la démultiplication hydraulique donné par le rapport de
la section ef cace des chambres et celle de la colonne.
Les avantages d’un tel plot sont :
- D’utiliser un démultiplicateur d’effort hydraulique.
- D’occuper peu de place; il est intégrable dans le volume
limité.

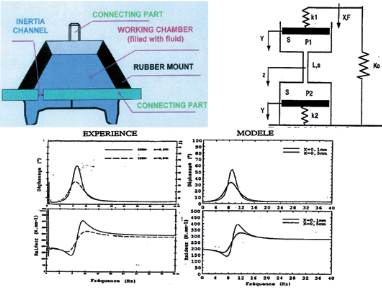

Fig. 13 : Les plots à colonne uide
