Spécial “ Acoustics’08 ” - Part II
13
Acoustique
&
Techniques n° 54-55
Efficacité acoustique précoce : un nouveau critère architectural pour l’acoustique des salles de concert symphoniques
précoce (efficacité précoce, produisant la présence sonore
des sources) et la réponse tardive (présence sonore de
la salle).
Quel critère architectural peut-on utiliser pour quantifier
cette efficacité précoce ? Les dimensions (largeur,
hauteur, longueur) sont utilisées traditionnellement et
fournissent certaines informations, mais elles constituent
un critère probablement trop limité et mieux adapté à
une forme de salle de type «boîte à chaussures» (forme
générale parallélépipédique, typique des salles de concert
historiques). L’obtention d’une efficacité acoustique
adéquate exige qu’à l’intérieur du volume de la salle une
quantité suffisante de réflecteurs (ou d’autres surfaces
réfléchissantes intégrées à l’architecture) soit disposée à
proximité de l’orchestre et/ou de chaque zone de l’auditoire,
et que ces surfaces soient orientées de façon à créer des
réflexions précoces (arrivant moins de 80 ms après le
son direct). En comparaison d’une salle de 1 600 places,
une salle de 2 400 places nécessite qu’un volume plus
grand soit créé pour permettre le développement du champ
tardif. La conservation d’une bonne présence sonore des
sources dans une salle de 2 400 places requiert que ce
volume réverbérant supplémentaire soit créé en conservant
toujours une quantité suffisante de surfaces acoustiquement
efficaces proches des musiciens et des spectateurs. Ces
considérations peuvent amener à considérer un design de
type «vignoble» (forme de salle de concert dans laquelle
l’auditoire est disposé en terrasses ; la première salle de
ce type étant la Philharmonie de Berlin), un design de type
«chambre réverbérante» (dans lequel un grand volume
extérieur très réverbérant est couplé au volume principal
de la salle via des portes à ouverture réglable) ou à d’autres
concepts dans lesquels les réflecteurs sont inclus dans le
volume acoustique total de la salle.
Le programme acoustique pour la Philharmonie de Paris
définit d’autres critères architecturaux, d’autres paramètres
subjectifs et objectifs importants, et des recommandations
sont fournies sur la manière de résoudre chacun des
principaux objectifs acoustiques [4, 5]. L’efficacité précoce
n’est qu’un aspect parmi de nombreux autres objectifs
acoustiques pour la conception d’une grande salle de
concert. L’étude présentée dans cet article se concentre
sur cet aspect.
S
EE
: Surfaces acoustiquement efficaces
Un nouveau critère architectural a été développé dans le
but de corréler une forme architecturale à son efficacité
acoustique en termes de réflexions précoces. Ce critère
peut être déterminé directement à partir des plans et
coupes de la salle et est simplement défini comme l’aire
totale des «surfaces acoustiquement efficaces» S
i
(i = 1..N)
présentes dans la salle :
(1)
Les surfaces acoustiquement efficaces sont définies
comme les surfaces réfléchissantes situées à moins de
15 m des sources et/ou de l’auditoire, et dont l’orientation
permet la création de réflexions vers l’auditoire ou de
retour vers les musiciens. Il est entendu que ces réflexions
peuvent être de premier ordre ou d’un ordre supérieur.
Lors du calcul du paramètre d’efficacité précoce, les
surfaces suivantes sont à considérer :
- Les réflecteurs acoustiques suspendus au plafond au-
dessus de la scène, ou à l’intérieur du volume de la salle.
- Les fronts de balcon, tant qu’ils sont «efficaces» dans le
sens expliqué plus haut.
- Les portions de mur acoustiquement efficaces. Les parties
situées derrière un rang de spectateurs ne sont bien sûr
pas à prendre en compte.
- Les sous-faces de balcons,
lorsqu’elles génèrent des
réflexions précoces vers
la scène ou l’auditoire. Ces
réflexions sont habituellement
de deuxième ordre.
- Le plafond de la sal le,
lorsqu’une partie de l’auditoire
est située à moins de 15 m
du plafond, et uniquement la
zone du plafond efficace dans
le sens défini plus haut.
Cet te déf i n i t i on s imp l e
de l ’ef f icaci té précoce,
basée sur une aire totale
de réflecteurs, comporte
évidemment des limitations.
Tout d’abord, la limite des 15
m peut sembler arbitraire.
Ensuite, la valeur appropriée
de S
EE
pour une sal le de
concert donnée dépendra
probablement de la taille de la salle et de sa jauge.
Elle pourra sans doute également dépendre du type de
musique jouée : certains concerts de musique de chambre
exigent probablement davantage « d’efficacité » qu’une
symphonie romantique. Par ailleurs ce paramètre, de par

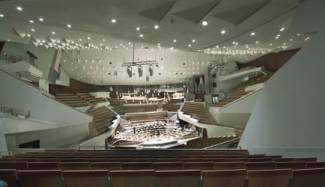

Photo 1 : Philharmonie de Berlin, Allemagne - Photo : Terrence Tourangeau
Berlin Philharmonie, Germany - Photo : Terrence Tourangeau
