Version HTML de base
36
Spécial “ 5es Assises sonore ”
Acoustique
&
Techniques n° 51
Calcul prévisionnel du bruit en milieu urbain : limites des approches actuelles et perspectives

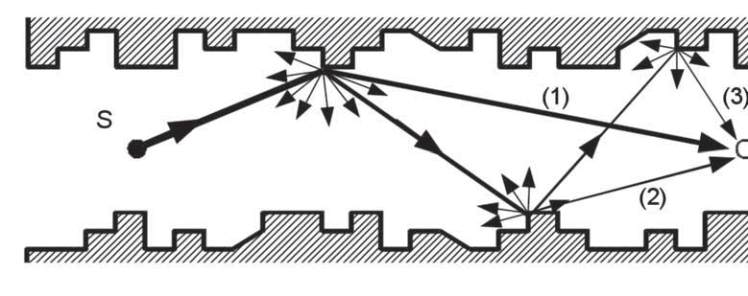

Fig. 3 : Réflexions diffuses multiples dans une rue. Dans cet exemple, les réflexions diffuses d’ordre 1
(1 réflexion diffuse), d’ordre 2 (2 réflexions diffuses) et d’ordre 3 sont présentées
Illustration of first order, second order and third order multiple diffuse reflections in a street
Fig. 4 : Atténuation sonore (a) et
décroissance (b) globales dans
une rue de 8m de large, 40m de
long et 8m de hauteur, en fonction
du coefficient de diffraction d
des façades (d=0.00 désigne
des façades 100% spéculaires ;
d=1.00 désigne des façades 100%
diffuses avec la loi de Lambert).
L’absorption des façades et
l’atténuation atmosphérique sont
négligées. La diffusion est modélisée
par une loi de Lambert. Le sol est
supposé parfaitement réfléchissant
(spéculaire). La source sonore,
de niveau de puissance normalisé
0dB, est située en (6.5,30.5,1.5).
Simulations réalisées avec le
code de calcul SPPS [23]
Sound attenuation (a) and sound
decay (b) in a street of 8m width,
40m long and 8m height, for several
values of the scattering coefficient
d of the building façades (d=0.00
for specular reflection; d=1.00 for
diffuse reflection). The diffusion
is modelled using the Lambert’s
law. The ground is supposed to be
perfectly reflecting. Sound absorption
by façades and atmospheric
attenuation are neglected. The
sound source, with a normalised
sound power of 0dB, is located at
position (6.5,30.5,12.5) in the street.
Numerical simulations are carried
out with the SPPS software [23]
