UNE ACOUSTIQUE CALFEUTRÉE
LES REFLETS DU DRAC À GRENOBLE
s’agit d’une menuiserie PVC de 60 mm vitrage 10/12/FA9 (épaisseur
31 mm) mais sans PV acoustique. Elle est constituée d’un vitrage
Planitherm 10 mm gamme de verre à couche pour double vitrage
à isolation thermique renforcée, d’une lame d’air argon de 12 mm
et d’un vitrage Climaplus Ultra N silence 9 mm vitrage à isolation
thermique renforcée (U = 1,2 W/m
2
).
Les calculs effectués sur la base des données fournisseurs
montraient que cette solution ne pouvait pas convenir à 1 dB près.
Compte tenu des incertitudes, l’acousticien a travaillé avec les autres
bureaux d’études afin d’optimiser l’étanchéité pour que les fuites de
mise en œuvres restent anecdotiques. La réponse proposée est un
cadre de menuiserie calfeutré derrière le béton. Un essai acoustique
d’un prototype a été réalisé sur chantier. Cette solution présente un
autre avantage pour l’architecte, qui est de minimiser l’épaisseur du
montant de la menuiserie vu depuis l’extérieur.
Le résultat acoustique

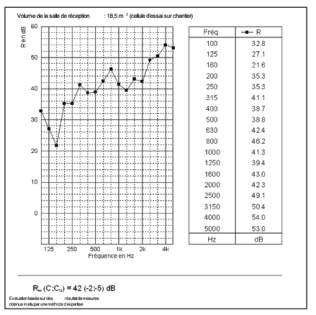

L’essai réalisé sur chantier a permis de valider la solution thermo-
acoustique.
La façade est composée :
• d’une première peau constituée d’une structure porteuse en voile
de béton peint (ep. 20 cm + laine minérale Lambda 0,0032 W/mk).
Implantation des vides (0,90 m) selon une alternance apparemment
régie par une règle aléatoire, mais ordonnée selon la règle : un
châssis minimum pour 2,70 m = trame bureau.
• d’une seconde peau, qui est une enveloppe technique avec une
fonction principale de brise-soleil. Elle est composée de panneaux
d’aluminium mordorés perforés selon deux
diamètres qui alternent avec des jours
verticaux de 45 centimètres d’ouverture.
Au final, on obtient un isolement acoustique
de plus de 40 dB (A). Ce défi a été relevé
grâce à la volonté d’un maître d’ouvrage, à
l’intelligence collective de la maîtrise d’œuvre
et à la qualité des entreprises. Et des boîtes
de verre acoustiques, un concept d’architecte
qui permet de valoriser l’acoustique.
En effet, il est troublant de voir passer des
voitures en bordure d’autoroute depuis ces
belvédères urbains sans qu’aucun son ne
parvienne aux oreilles. Le monde de demain
sans doute…
