Spécial “Acoustique, thermique et ventilation”
L’IMPLICATION D’UNE ENTREPRISE GÉNÉRALE DANS LA RECHERCHE DE SOLUTIONS THERMO-ACOUSTIQUES
A l’heure actuelle, lorsqu’on installe une isolation thermique par
l’intérieur (ITI), les déperditions par ponts thermiques horizontaux et
verticaux localisées aux jonctions entre façade porteuse des dalles et
plancher ou refend, deviennent prépondérantes.
Le projet Béton Isolant Structurel (BIS) récemment
baptisé THERMEDIA 0.6B cherche à réduire d’un
tiers l’incidence des ponts thermiques. Ainsi :
- Pour une dalle de béton de 20 cm, il permet de
réduire la valeur en étage courant y
9
de 0,99 à
0,60 W/m.K.
- La conductivité utile du béton l
u
est presque
divisée par 3 de 1,65 à 0,58 W/m.K.
Des essais acoustiques ont été réalisés au CSTB. Le
tableau ci-après présente les résultats de mesures
d’indices d’affaiblissement R
w
(C; C
tr
) .
À ce jour, six chantiers ont été réalisés avec des
façades en THERMEDIA 0.6B. D’autres sont en
préparation. Bouygues Construction possède
une exclusivité jusqu’au 23 juillet 2011 pour
réaliser des chantiers d’habitat mais aussi des
projets de bureaux, d’hôtels, des EHPAD, etc.
En habitat, il faut recherche un label BBC Effinergie 2005 afin de
rentabiliser au mieux l’utilisation du béton THERMEDIA 0.6B ; les
projets doivent comporter un minimum de balcons en porte à faux.
Ce béton isolant structurel devra être amélioré
afin de respecter les contraintes de la future
RT 2012 et les labels BBC 2012 puis BEPOS à
venir.
Contact :
Jacques DALIPHARD
Direction Etudes Thermiques et Acoustiques
BOUYGUES BATIMENT IDF
EC 10
1, avenue Eugène Freyssinet
78061 SAINT QUENTIN EN YVELINES
Tél. : 01 30 60 32 03
Fax : 01 30 60 59 13
e.mail : j.daliphard@bouygues-construction.com
n
Fig. 4 : Le béton isolant structurel THERMEDIA 0.6B incorpore des billes d’argile expansée à la place de
granulats d’un béton standard, ce qui apporte une masse volumique < 1,4 t/m
3
. C’est un béton léger de
classe de résistance LC 25/28 selon la norme EN 206.1 pour un étalement compris entre 45 et 65 cm.

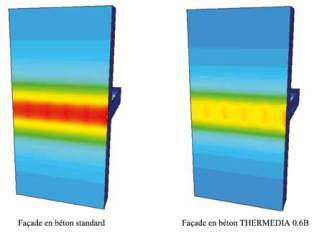

Fig. 5 : Jonction dalle/façade
Façade en béton
Mur nu
Mur + doublage PSEE Ultra ThA 32 (80+13)
Standard (ACOUBAT) (modélisation)
60 (-2 ;-6)
73 (-3 ;-10)
BIS THERMEDIA 0.6B
(mesure CSTB)
54 (-2 ;-6)
63 (-5 ;-13)
