Réseaux de haut-parleurs pour la sonorisation des grands volumes
On constate aussi sur cette figure que le
niveau sonore est moins constant aux basses
fréquences, ce qui est normal car alors la hauteur
de la colonne est plus petite proportionnellement
aux longueurs d’onde considérées. On constate
enfin une remontée du niveau sonore proche de
la colonne dans l’octave 8 kHz, qui correspond
à des lobes secondaires car à ces fréquences,
la longueur d’onde est inférieure au pas entre
haut-parleurs (81 mm).
La figure 8 montre une carte de niveau sonore
dans l’octave 1 kHz dans le plan vertical médian
(l’ordonnée 0 correspond à l’altitude des oreilles
des auditeurs), toujours avec cette même
colonne. On constate que l’énergie sonore est
projetée sur l’auditoire, et que peu d’énergie
est rayonnée ailleurs, c’est-à-dire dans la
réverbération.
Sur la figure 9, on voit la carte de niveau sonore
dans l’octave 2 kHz dans le plan vertical médian
pour le modèle SA250S, qui est dédié aux
auditoires gradinés (en pente). On constate
que le lobe épouse l’inclinaison à 12° qui a été
spécifié pour les paramètres de filtrage DSP.
Les mesures réalisées avec ce type de
colonne montrent un excellent accord avec les
modélisations, en partie grâce au fait que les
petits haut-parleurs tels que ceux qui sont utilisés
dans ces colonnes se modélisent plus facilement
que les gros haut-parleurs.
Fig. 7 : Simulation du niveau sonore (dBSPL) par octave rayonné par la
colonne SA250P sur le plan d’écoute dans l’axe de la colonne. La
colonne est placée à l’abscisse 0 et à l’altitude nominale (bas de la
colonne à 1 m au-dessus des oreilles). Les courbes ont été décalées
pour plus de lisibilité
Simulation of the sound level (dBSPL) per octave band radiated
by column SA250P on the listening plane on the column
axis. The column is placed at abscissa 0 and at nominal
altitude (bottom of the column at 1 m above the ears height).
The curves have been shifted for better readability
Fig. 8 : Carte de niveau SPL dans l’octave 1 kHz dans le plan vertical médian généré par la colonne SA250P.
Abscisse : distance en m à la colonne, qui est placée en 0.
Ordonnée : altitude en m (0 correspond aux oreilles, et non au sol). Le bas de la colonne est à 1 m au-dessus des oreilles.
Map of SPL in octave 1kHz in the median vertical plane of column SA250P.
Horizontal : distance to the column in meters, which is place at 0.
Vertical : altitude in meters (0 corresponds to the ears, not the ground). Bottom of the column is 1m above the ears.

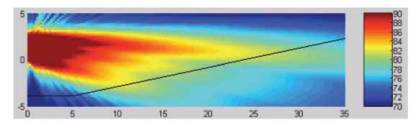

Fig. 9 : Carte de niveau SPL dans l’octave 2 kHz dans le plan vertical médian généré par la colonne SA250S
Abscisse : distance en m à la colonne, qui est placée en 0
Ordonnée : altitude en m. Le bas de la colonne est en 0
La portée à +/-3dB est ici de 5 à 30 m. Le trait noir correspond à un auditoire sur une pente à 12°.
Map of SPL in octave 2 kHz in the median vertical plane of column SA250S.
Horizontal : distance to the column in meters, which is placed at 0.
Vertical : altitude in meters. Bottom of the column is at 0.
The black line corresponds to a listening plane tilted by 12°. The +/-3dB range is from 5 to 30 m.
