Spécial “ Acoustique sous-marine ”
Acoustique
&
Techniques n° 48
Les deux résultats présentés (figures 9 & 10) proviennent de
données acquises par un sonar latéral Klein 5400B (sonar
latéral interférométrique avec une résolution d’imagerie de
20 cm par 3 cm et une porteuse à 455 kHz) et par un sondeur
multifaisceaux Kongsberg EM3002 qui peut former des voies
de 1,5° par 1,5°, avec une porteuse à 300 kHz. En définitive,
l’interférométrie permet aux sonars et sondeurs d’être des
outils d’investigation très précis et de rendre compte de la
réalité du fond marin.
Conclusion
L’interférométrie est une technique au principe relativement
simple et qui peut se transposer assez directement du
domaine radar au domaine sonar. Néanmoins, étant prévue au
départ pour mesurer de faibles variations de mouvement, elle
est utilisée dans le cadre du sonar pour estimer des retards
entre capteurs afin de déterminer la direction d’arrivée d’un
front d’onde.
Dans le cadre du sonar latéral, elle permet d’offrir utilement
une vision tridimensionnelle d’une scène en complément
de l’imagerie sonar pure. Dans le cadre d’applications liées
aux sondeurs multifaisceaux, elle permet d’abord de rendre
exploitable les données acquises avec des angles rasants et
même d’atteindre des résolutions proches de celles issues
d’un signal temporel. Cette technique est d’ailleurs devenue
aujourd’hui indissociable de tout sonar cartographique,
tout comme les applications classiques d’imagerie pour les
sonars latéraux, ou la formation de voie pour les sondeurs
multifaisceaux.
Références bibliographiques
[1] J.W. Goodman, « Laser Speckle and Related Phenomena », in Statistical
Properties of Laser Speckle Patterns, J.-C. Dainty, Ed. New York : Springer, 1985.
[2] M. Masnadi, « Differential Phase Estimation with the SeaMarcII Bathymetric
SideScan Sonar System », IEEE Journal of Oceanic Engineering, vol.17, n° 3, July
1992.
[3] Philip N. Denbigh, « Swath Bathymetry : Principles of Operation and an
Analysis of Errors », IEEE Journal of Oceanic Engineering, vol. 14, n° 4, October
1989.
[4] D Middleton, « An Introduction to Statistical Communication Theory », IEEE
Press
[5] D.C. Cooper and B.A. Wyndham, « Comparison of Monopulse Techniques for
Direction Finding in the Presence », IEE, Savoy Place, London, Eng. IEE Conf.
Publ. 105, pp.154-159, 1973.
[6] G. Jin and D. Tang, « Uncertainties of Differential Phase Estimation Associated
with Interferometric Sonars », IEEE Journal of Oceanic Engineering, vol. 21, n° 1,
January 1996.
[7] Xavier Lurton, « Swath Bathymetry Using phase Difference : Theoretical
Analysis of Acoustical Measurement Precision », IEEE Journal of Oceanic
Engineering, vol.25, n° 3, July 2000.
■

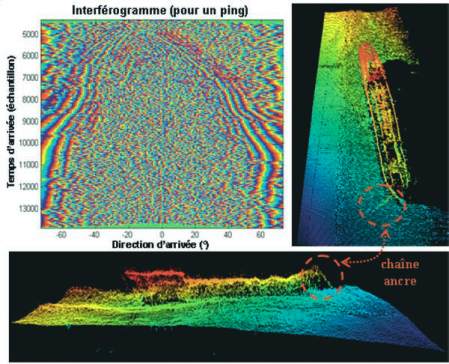

Fig. 10 : Interférogramme multifaisceaux & image bathymétrique
Sonars cartographiques et interférométrie associée
