Acoustique
&
Techniques n° 45
mode de flexion de la structure (60 Hz), et est supposée
activer la fissure. Un transducteur génère le signal
haute fréquence à 1 MHz, et la réponse est également
enregistrée par vibromètre laser possédant une fréquence
de coupure basse supprimant le 60 Hz. Le signal est alors
retourné et renvoyé par le transducteur (RT monovoie).
En utilisant une synchronisation adaptée, le signal RT
est enregistré et moyenné pour différentes phases de
la vibration basse fréquence. La figure 11 illustre une
variation caractéristique, à une position donnée, de
l’amplitude du signal RT durant un cycle de la BF à 60 Hz.
La modulation d’amplitude obtenue point par point sur une
ligne traversant la fissure est présentée en Figure 11b. De
la même manière, nous observons une signature évidente
de position de la fissure.
Conclusion
De récentes études ont prouvé que les techniques
innovantes de spectroscopie d’ondes élastiques non
linéaires sont bien plus performantes que les techniques
acoustiques linéaires classiques pour le diagnostic
précurseur du processus de dégradation de divers
matériaux, et permet ainsi d’envisager une forte avancée
dans le contrôle non destructif de haute qualité. Ces mêmes
méthodes permettent également le suivi de l’évolution
des propriétés microstructurelles des processus de
solidification. L’un des grands challenges est d’exploiter
et d’étendre les résultats apportés par les méthodes
NEWS pour la localisation et l’imagerie des défauts. Cela
se fera par l’utilisation d’analyse multimodes ou par la
généralisation des méthodes de retournement temporel
acoustique aux processus de propagation acoustique non
linéaire. De nombreuses variantes de cette méthodologie
ont été testées, en envisageant les méthodes NEWS
comme pré ou post-traitement de l’information. En
l’état actuel des connaissances, nous pensons que la
symbiose des méthodes NEWS et des méthodes utilisant
les symétries d’invariance par retournement temporel
augmentera considérablement les performances de ces
deux méthodes RT et NEWS en terme de diagnostic multi-
échelles : un plus un est supérieur à deux.
Remerciements
Les auteurs tiennent à indiquer que cette étude s’est
faite avec le soutien de la Fondation flamande de la
recherche scientifique (G.0206.02, G.0257.02, and
G.0554.06), et de l’Union européenne dans le cadre
du projet européen du FP6 AERONEWS (AST-CT-2003-
502927 ;
http://www.kuleuven-kortrijk.be/aeronews).
Un grand remerciement à nos collègues, Pierre-Yves Le
Bas, Sigfried Vanaverbeke, Olivier Bou Matar, Thomas
Goursolle, Samuel Callé, Paul Johnson, Alexander Sutin,
TJ Ulrich, James TenCate et Robert Guyer pour leurs
travaux associés et les nombreuses discussions relatives
à ce sujet passionnant.
Références bibliographiques
[1] Guyer R.A. and Johnson P.A., Phys. Today 52, 30-35 (1999).
[2] Ostrovsky L.A., Johnson P.A., Rivista Del Nuovo Cimento 24 (7) : 1-46 2001
[3] Nazarov V.E., Radostin A.V., Ostrovskii L.A., and Soustova I.A., Acoust. Phys.
49, 344, 2003.
[4] Morris WL, Buck O, Inman RV (1979) J Appl Phys 50 (11) : 6737-6741
[5] Meegan G.D., Johnson P.A., Guyer R.A., McCall K.R., J. Acoust. Soc. Am. 94
(6) : 3387-3391, 1993
[6] Antonets VA, Donskoy DM, Sutin AM (1986) Mech of Composites Materials
15 : 934-937
[7] Van Den Abeele K., P.A. Johnson, and A.M. Sutin, Res. Nondest. Eval. 12/1,
17-30 (2000)
[8] Zaitsev V, Nazarov V, Gusev V, Castagnede B, NDT & E International 39 (3) :
184-194 APR 2006
[9] Johnson P.A., Zinszner B. and Rasolofosaon P.N.J., J. Geophys. Res 101,
11553-11564 (1996)
[10] V. Nazarov, A. Sutin, J. Acoust. Soc. Am., 102 (6), 3349 – 3354 (1997)
[11] Van Den Abeele K., Carmeliet J., TenCate J.A. and Johnson P.A., Res.
Nondestr. Eval. 12/1, 31-42 (2000)
[12] Van Den Abeele K., Campos-Pozuelo C., Gallego-Juarez J., Windels F., Bollen
B., Proc. Forum Acusticum 2002, Sevilla 2002
[13] Van Den Abeele, T. Katkowski, and C. Mattei, Proc. 12th Int. Congr. Sound
and Vibration, Lisbon, paper 801, 2005
[14] TenCate, J.A., and T. J. Shankland, Geophys. Res. Lett. 23 (21), 3019-3022
(1996)
[15] Johnson P.A. and Sutin A., J. Acoust. Soc. Am. 117 (1), 124-130 (2005)
Détection et localisation de microdégradation de matériaux par spectroscopie d’ondes élastiques non linéaires

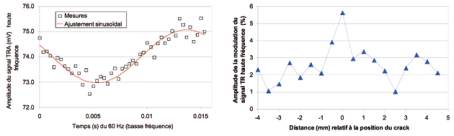

Fig. 11 : Résultats d’une expérience RT, utilisant une analyse de la modulation d’amplitude basse pour une aile d’avion
comportant une fissure localisée proche d’un rivet. a) modulation d’amplitude basse fréquence (60 Hz) du
signal RT rétrofocalisé pour une position fixe proche de la fissure. b) Évolution point par point de l’amplitude
de la modulation BF dans le signal RT rétrofocalisé, en fonction de la distance relative à la fissure
